Gabarits CNC pour lignes de production

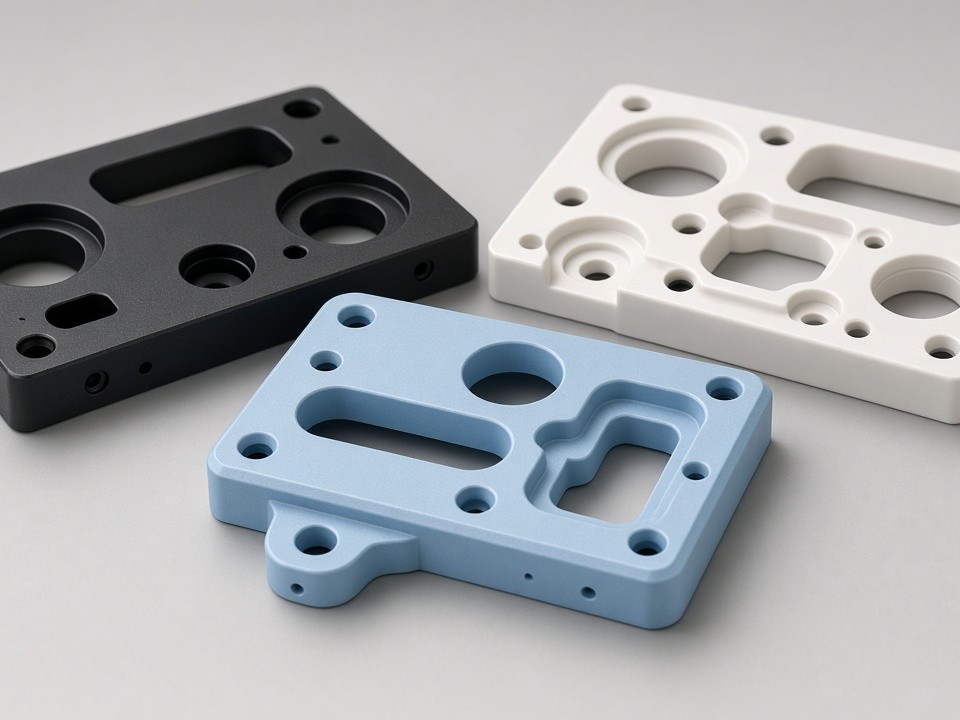

Gabarits de processus en plastique sur mesure
PlasticCNCPro produit des gabarits de processus en plastique par fraisage et tournage CNC pour les constructeurs d'équipements et les lignes de production nécessitant un positionnement, un serrage et un guidage reproductibles.
- Tolérance de positionnement
- ±0.05–0.1 mm
- Finition de surface
- Ra 1.6 µm+
- Séries répétitives
- 20–200 nids
Exigences relatives aux gabarits dans les environnements de fabrication
Les gabarits en plastique sont utilisés dans les postes d'assemblage, les bancs d'essai et l'équipement de manutention où le contact métallique risquerait de marquer les pièces ou de créer de l'électricité statique. Ils maintiennent les pièces à usiner lors des opérations de perçage, de fraisage ou de collage.
Bases rainurées
Surfaces de montage réglables pour divers encombrements de pièces.
Nids profilés
Cavités adaptées qui épousent la géométrie complexe des pièces.
Goupilles de positionnement
Points de référence reproductibles pour un positionnement cohérent des pièces.
Brides de serrage réglables
Force de maintien contrôlée sans endommager la pièce.
Les tolérances sur les éléments de positionnement se situent généralement entre ±0.05 mm et ±0.1 mm, selon le processus en aval.
Processus CNC utilisés pour les gabarits en plastique
Tous les programmes sont exécutés sur des fraiseuses verticales 3 et 4 axes avec un bridage par vide ou mécanique pour éviter la déformation des sections minces.
- Fraisage — poches, rainures et profils complexes à partir de plaques.
- Tournage — rouleaux cylindriques, bagues et entretoises filetées.
- Perçage et taraudage — trous de montage et emplacements d'inserts.
- Opérations secondaires — fraisage, gravure de numéros de pièce et finition de surface jusqu'à Ra 1.6 µm ou mieux.
3-Axis
Fraisage vertical pour corps de gabarits prismatiques et poches.
4-Axis
Usinage multi-faces de nids, d'entretoises et de profils.
Vacuum
Maintien sans déformation pour les sections minces et flexibles.
Mécanique
Serrage positif pour des configurations stables et reproductibles.
Matériaux sélectionnés pour les gabarits de processus
Le choix de la nuance équilibre la stabilité dimensionnelle, la rigidité, la friction, l'exposition chimique et le contrôle statique.
Profils de projets typiques
Intégrateurs d'automatisation
Séries de 20–200 nids identiques pour les nouvelles cellules de production.
Fabricants de dispositifs médicaux
Prototypes de gabarits d'inspection en une seule pièce avant de s'engager dans un outillage complet.
Fournisseurs d'équipements pour semi-conducteurs
Supports compatibles ESD usinés en PEI ou PEEK avec emballage pour salle blanche.
Lignes de conditionnement existantes
Gabarits de remplacement issus de la rétro-ingénierie à partir d'échantillons usés ou de dessins 2D.
Pratiques de tolérance et de documentation
Chaque projet est examiné avant l'usinage et documenté jusqu'à l'expédition.
-
Examen de la fabricabilité
Les dessins sont examinés pour signaler les parois minces, les poches profondes et les schémas de référence requis.
-
Rapports de premier article
Les données CMM sur les surfaces de positionnement critiques confirment la conformité.
-
Certificats de matériaux
Les certificats de matériaux et les rapports d'inspection accompagnent chaque expédition.
-
Emballage de protection
Des inserts en mousse ou des caisses sur mesure protègent les bords et les filetages pendant le transport maritime.
Travailler avec les contraintes de production existantes
Gauchissement des gabarits moulés
De nombreux clients arrivent après que des gabarits moulés aient montré des signes de gauchissement ou lorsque les volumes restent inférieurs aux seuils de moulage par injection.
Déplacements dus à l'humidité
D'autres ont besoin de changements de matériaux car les pièces en nylon d'origine absorbent l'humidité et perdent leur précision de positionnement.
Resélection de polymères
PlasticCNCPro examine l'application, suggère des polymères alternatifs et fournit des dessins mis à jour avec des tolérances révisées sur demande.
Demander un devis
Envoyez vos dessins 2D ou modèles 3D, vos préférences de matériaux, la gamme de quantités annuelles et toute spécification de surface ou de propreté. Incluez l'environnement d'utilisation finale afin que l'équipe puisse confirmer les nuances appropriées avant d'établir le devis. Les délais de production commencent à réception des dessins et échantillons approuvés.
- Dessins 2D ou modèles 3D
- Préférence de matériau et exigences de nuance
- Gamme de quantités annuelles et environnement d'utilisation finale
- Spécifications de finition de surface et de propreté
