PVC vs CPVC per applicazioni industriali: differenze chiave e guida alla selezione

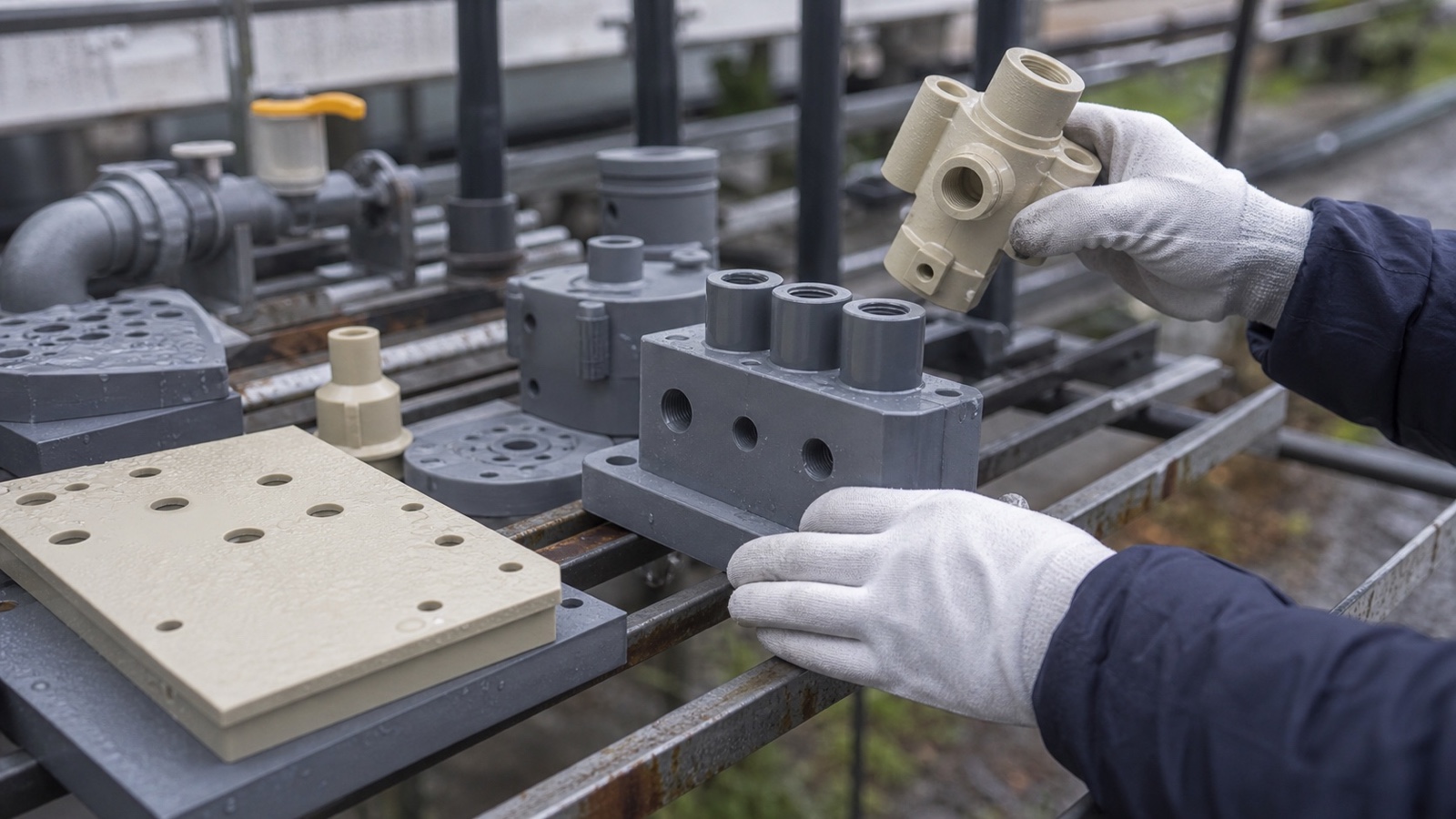

Il PVC e il CPVC possono entrambi fornire tubazioni economiche e resistenti alla corrosione, ma non sono intercambiabili in ogni sistema industriale. Confrontiamo i limiti di temperatura, il comportamento sotto pressione, la compatibilità chimica, le dimensioni, gli standard, la durata operativa e i fattori pratici di selezione.
La scelta migliore raramente si basa solo sul prezzo del materiale. Secondo la nostra esperienza, temperatura, chimica dei fluidi, pressione, metodo di giunzione, requisiti normativi e il costo di un fermo impianto imprevisto dovrebbero essere valutati insieme.
Cos'è il tubo in PVC?
Il PVC, o polivinilcloruro, è un materiale termoplastico ottenuto dal cloruro di vinile polimerizzato con additivi selezionati per la lavorazione, la stabilità, il colore e le prestazioni. Il PVC rigido è leggero, isolante elettricamente, resistente alla corrosione e relativamente facile da fabbricare e assemblare. È ampiamente utilizzato per la movimentazione di fluidi laddove le temperature operative rimangono entro l'intervallo di progettazione del materiale.
Il tubo industriale in PVC viene comunemente fornito in dimensioni nominali con costruzioni a parete Schedule 40 o Schedule 80. Lo Schedule 80 ha una parete più spessa dello Schedule 40 nella stessa dimensione nominale, il che generalmente supporta una maggiore capacità di pressione e una maggiore robustezza meccanica, sebbene il valore nominale effettivo dipenda dal diametro, dalla temperatura, dalla mescola, dai raccordi e dai dati del produttore.
Dove il PVC è forte
Il PVC offre un equilibrio pratico tra costo, resistenza alla corrosione, basso peso ed efficienza di installazione per molti sistemi di acqua a temperatura ambiente, drenaggio, chimici e di fluido di processo.
Cosa limita il PVC
La sua capacità di pressione diminuisce all'aumentare della temperatura e la compatibilità deve essere verificata per sostanze chimiche concentrate, solventi organici, idrocarburi e fluidi contenenti additivi o contaminanti.
Cos'è il tubo in CPVC?
Il CPVC è il polivinilcloruro clorurato. Viene introdotto cloro aggiuntivo nella struttura del polimero PVC, modificandone il comportamento termico e influenzandone le prestazioni chimiche. Il CPVC conserva molte delle utili caratteristiche del PVC fornendo al contempo una capacità di temperatura superiore per sistemi progettati correttamente.
Il CPVC viene quindi selezionato per applicazioni in cui il PVC comune potrebbe essere troppo vicino al suo limite di temperatura superiore, come acqua riscaldata, linee di processo chimico selezionate e sistemi industriali che sperimentano condizioni operative calde. L'intervallo di temperatura più elevato non rende il CPVC universalmente resistente a ogni sostanza chimica o adatto a ogni servizio di pressione; il grado specifico e la tabella di compatibilità del produttore controllano ancora la decisione.
Nota tecnica
Cementi solventi, primer, raccordi e procedure di giunzione per PVC e CPVC non sono automaticamente intercambiabili. Consigliamo di trattare il tubo, il raccordo, il cemento e lo standard di installazione come un unico sistema qualificato.
PVC vs CPVC: differenze chiave in sintesi
La tabella seguente è un confronto a livello di progettazione, non un sostituto delle tabelle di pressione, delle tabelle chimiche e dei requisiti normativi per un particolare prodotto. I valori nominali pubblicati variano in base alla dimensione del tubo, allo spessore della parete, alla temperatura, alla mescola, al metodo di giunzione e al produttore.
| Proprietà | PVC | CPVC | Implicazione per la selezione |
|---|---|---|---|
| Temperatura di servizio massima tipica | Spesso classificato intorno a 140°F / 60°C per applicazioni a pressione | Spesso classificato intorno a 200°F / 93°C per applicazioni a pressione | Verificare il valore nominale esatto del prodotto e la curva di declassamento della temperatura. |
| Prestazioni di pressione | Forte a temperature ambiente; il valore nominale diminuisce all'aumentare della temperatura | Mantiene una capacità di pressione utile a temperature più elevate, ma richiede anche un declassamento | Utilizzare i dati pressione-temperatura del produttore, non solo il nome del materiale. |
| Resistenza chimica | Buona per molti acidi, basi, sali e prodotti chimici acquosi | Spesso più ampia a temperature elevate, con importanti eccezioni specifiche per sostanze chimiche | Verificare concentrazione, temperatura, tempo di esposizione e condizioni di stress. |
| Standard di dimensionamento | Comunemente NPS Schedule 40/80; esistono anche prodotti CTS | Comunemente sistemi NPS Schedule 40/80 e CTS, a seconda dell'applicazione | La dimensione nominale non garantisce la corrispondenza del diametro esterno. |
| Costo relativo del materiale | Solitamente l'opzione più economica dove la sua classificazione è sufficiente | Tipicamente comporta un costo del materiale più elevato a causa della formulazione e della capacità di temperatura | Confrontare il costo totale di installazione e del ciclo di vita, non solo il prezzo del tubo. |
Valori nominali di temperatura e pressione
La temperatura è una delle linee di demarcazione più chiare nella decisione tra PVC e CPVC. Molti prodotti a pressione in PVC rigido sono progettati per il servizio fino a circa 140°F (60°C), mentre molti prodotti a pressione in CPVC sono progettati per il servizio fino a circa 200°F (93°C). Questi sono valori di riferimento comuni, non garanzie universali. Un prodotto specifico può avere un valore nominale diverso e i prodotti di drenaggio non a pressione devono essere valutati diversamente.
La capacità di pressione diminuisce all'aumentare della temperatura operativa perché la rigidità e la resistenza dei termoplastici cambiano con il calore. Ad esempio, un tubo con un forte valore nominale di pressione a temperatura ambiente potrebbe richiedere una riduzione sostanziale a una temperatura di processo calda. Utilizziamo la curva pressione-temperatura del produttore per l'esatto sistema di tubi e raccordi, quindi verifichiamo sovratensioni, vuoto, spaziatura dei supporti, espansione termica e condizioni della pompa.
Punto di controllo della progettazione
Non selezionare lo Schedule 80 semplicemente perché "sembra più forte". Una progettazione corretta combina il valore nominale di pressione del tubo alla temperatura operativa con i valori nominali dei raccordi, i dettagli di giunzione, le condizioni di supporto e i carichi transitori.
Confronto della resistenza chimica
Sia il PVC che il CPVC resistono a molti prodotti chimici inorganici meglio dei metalli che possono corrodersi in ambienti umidi. Le loro prestazioni sono comunemente favorevoli con molti acidi diluiti, alcali, sali e soluzioni acquose. Tuttavia, la resistenza chimica non è una semplice proprietà "sì o no". Concentrazione, temperatura del fluido, pressione, durata dell'esposizione, stress meccanico e presenza di solventi possono cambiare il risultato.
Nella lavorazione chimica, il PVC può essere adatto per soluzioni selezionate di acido o sale a temperatura ambiente, prodotti chimici per il trattamento dell'acqua e linee di trasferimento a bassa temperatura. Il CPVC può essere preferito quando la stessa chimica generale viene gestita a una temperatura più elevata o quando la tabella di compatibilità specifica del prodotto mostra una finestra operativa più ampia. Nessuno dei due materiali dovrebbe essere considerato sicuro per tutti gli idrocarburi, solventi aromatici, chetoni, solventi clorurati o miscele organiche aggressive.
Spesso favorevole, soggetto a verifica
Molti acidi acquosi, basi, sali e soluzioni per il trattamento dell'acqua possono essere compatibili con PVC o CPVC quando la concentrazione e la temperatura rimangono entro i limiti pubblicati.
Richiede cautela speciale
Solventi organici, determinati idrocarburi, reagenti concentrati e miscele chimiche calde possono ammorbidire, gonfiare, fessurare o danneggiare in altro modo il materiale o il giunto.
Standard di dimensionamento: NPS, CTS, Schedule 40 vs 80
NPS significa dimensione nominale del tubo (Nominal Pipe Size). È una convenzione di denominazione piuttosto che una misurazione diretta del diametro esterno del tubo. In un sistema NPS Schedule 40 o Schedule 80, il diametro esterno è associato alla dimensione nominale mentre lo spessore della parete cambia in base allo schedule. Il diametro interno cambia quindi al variare dello spessore della parete, influenzando l'area di flusso e le prestazioni di pressione.
CTS significa dimensione del tubo di rame (Copper Tube Size). I prodotti CTS utilizzano una famiglia dimensionale diversa e non dovrebbero essere collegati ai prodotti NPS solo perché la dimensione nominale appare simile. Un componente CTS da 3/4-inch e un componente NPS da 3/4-inch possono avere diametri esterni diversi e richiedere raccordi, morsetti e metodi di giunzione diversi.
Lo Schedule 40 viene spesso scelto quando le richieste di pressione e meccaniche sono moderate e un minor utilizzo di materiale è prezioso. Lo Schedule 80 è preferito quando il sistema richiede un valore nominale di pressione più elevato alla temperatura di progettazione, una maggiore protezione della parete o una migliore resistenza alla manipolazione e all'impatto localizzato. In entrambi i casi, tubo, raccordi, valvole, adattatori e prodotti di giunzione devono appartenere a un sistema dimensionale compatibile.
Applicazioni industriali comuni e selezione dei tubi
Non esiste un singolo materiale per tubi che sia comunemente corretto per ogni applicazione industriale. Gli ingegneri solitamente scelgono tra PVC, CPVC, PVDF, sistemi rivestiti in PTFE, polipropilene, acciaio inossidabile e altri materiali in base al fluido e all'involucro operativo.
Per la lavorazione chimica, il PVC può servire attività selezionate di trasferimento di prodotti chimici a temperatura ambiente, scarichi, sistemi di scrubber e linee di servizio. Il CPVC diventa più attraente quando il fluido è caldo, quando il sistema subisce cicli di temperatura o quando la compatibilità chimica richiesta e l'elenco dei codici favoriscono il CPVC.
Nel trattamento dell'acqua e delle acque reflue, il PVC è comune in molti sistemi di acqua a temperatura fredda o moderata, filtrazione, dosaggio, drenaggio e supporto di processo. Il CPVC viene utilizzato laddove l'acqua calda o il servizio chimico più caldo superano l'intervallo pratico del PVC. Gli impianti di produzione possono utilizzare entrambi i materiali per acqua di raffreddamento, sistemi di risciacquo, servizi legati alla placcatura e apparecchiature per la movimentazione dei fluidi, ma ogni linea necessita ancora di una revisione specifica per il fluido.
Che tipo di tubo viene comunemente utilizzato nelle applicazioni industriali?
PVC e CPVC sono comunemente usati dove la resistenza alla corrosione, il basso peso e l'installazione economica sono importanti, ma le tubazioni industriali sono specifiche per l'applicazione. Il fluido, la pressione, la temperatura, il requisito di pulizia, il metodo di giunzione e il codice locale determinano se una delle plastiche è appropriata.
Perché usare il CPVC invece del PVC in contesti industriali?
La risposta diretta è che il CPVC fornisce una finestra operativa termica più ampia e può fornire una compatibilità chimica più ampia per un processo definito. Quel margine extra può essere prezioso quando le temperature del fluido sono elevate, quando una linea subisce calore da apparecchiature vicine o quando un codice industriale o una specifica di progetto richiede un sistema in CPVC.
Maggiore tolleranza alla temperatura
Il CPVC è comunemente specificato per acqua calda e servizi chimici caldi selezionati in cui il PVC richiederebbe un declassamento eccessivo o rientrerebbe al di fuori del suo limite di temperatura pubblicato.
Compatibilità chimica alla temperatura di processo
Una sostanza chimica compatibile a temperatura ambiente può comportarsi diversamente quando viene riscaldata. Il CPVC può essere il candidato migliore quando la tabella del produttore conferma la compatibilità alla concentrazione e alla temperatura effettive.
Selezione guidata da codici o specifiche
Alcuni progetti richiedono un particolare materiale, elenco, standard o classificazione antincendio e idraulica. In quei casi, la conformità può superare un prezzo iniziale del PVC più basso.
Limitazioni di sicurezza critiche e migliori pratiche
PVC e CPVC sono termoplastici classificati per pressione, non sostituti universali per metalli o fluoropolimeri speciali. Non approveremmo una progettazione basata solo su una dimensione nominale e un'etichetta del materiale. L'intero involucro operativo deve essere documentato prima dell'installazione.
Non generalizzare il materiale
Né il PVC né il CPVC dovrebbero essere considerati adatti per il servizio di aria compressa o gas, solventi aggressivi, servizio di idrocarburi non verificato o qualsiasi applicazione al di fuori dei limiti di pressione, temperatura e chimici elencati del prodotto. Utilizzare il codice applicabile e l'approvazione del produttore per il servizio esatto.
Verificare il fluido e la concentrazione
Identificare ogni sostanza chimica, componente della miscela, concentrazione, temperatura, agente di pulizia e fluido occasionale, non solo il liquido di processo normale.
Controllare i carichi termici e meccanici
Tenere conto del declassamento della temperatura, sovratensioni di pressione, espansione termica, vibrazioni, spaziatura dei supporti, impatto esterno e condizioni di vuoto.
Utilizzare il sistema di giunzione corretto
Seguire le istruzioni del produttore di tubi e raccordi per preparazione, primer, cemento solvente, tempo di polimerizzazione e test di pressione. Evitare di mescolare sistemi senza compatibilità documentata.
Pianificare l'ispezione e la messa in servizio
Ispezionare per graffi, sbiancamento da stress, tagli scadenti, valvole non supportate, disallineamento e polimerizzazione incompleta prima di introdurre il fluido di processo.
Standard, certificazioni e conformità ai codici
Gli standard aiutano a definire dimensioni, materiali, test di prestazioni, prodotti di giunzione e applicazioni accettabili. Non eliminano la necessità di una revisione ingegneristica. I requisiti governativi possono includere codici idraulici o meccanici locali, specifiche di progetto, regolamenti sui recipienti a pressione o di processo e le regole del mercato di destinazione.
Standard ASTM chiave e certificazioni NSF
I riferimenti comuni nelle tubazioni in PVC e CPVC nordamericane includono quanto segue. Confermare sempre l'edizione corrente e l'ambito esatto del prodotto acquistato.
| Riferimento | Rilevanza tipica |
|---|---|
| ASTM D1784 | Classificazione della mescola di PVC e CPVC rigido e requisiti del materiale. |
| ASTM D1785 | Tubo in plastica PVC, incluse le categorie di prodotti Schedule 40, 80 e 120. |
| ASTM F441 | Tubo in plastica CPVC, incluse le categorie Schedule 40 e Schedule 80. |
| ASTM D2466 / ASTM F439 | Riferimenti comuni per raccordi classificati per schedule in PVC e CPVC, rispettivamente. |
| NSF/ANSI 14 | Valutazione dei componenti di tubazioni in plastica e sistemi correlati per applicazioni specificate. |
| NSF/ANSI 61 | Requisiti sugli effetti sanitari per i componenti utilizzati nelle applicazioni di sistemi di acqua potabile. |
La certificazione NSF non è automaticamente richiesta per ogni sistema di fluidi industriali. Se la linea trasporta acqua di processo, acqua potabile, fluidi legati al cibo o un altro mezzo regolamentato, verificare l'elenco richiesto per l'assemblaggio completo dei componenti, inclusi tubi, raccordi, valvole, guarnizioni e materiali di giunzione.
Quanto durano il PVC e il CPVC nell'uso industriale?
Il PVC e il CPVC possono fornire un lungo servizio in un sistema progettato e installato correttamente, ma un singolo numero universale di durata del servizio sarebbe fuorviante. La longevità dipende dalla temperatura sostenuta, dai cicli di pressione, dall'esposizione chimica, dall'esposizione ai raggi ultravioletti, dalla qualità dell'installazione, dal supporto, dall'impatto e dal fatto che il materiale funzioni continuamente vicino al suo valore nominale.
La durata del servizio è generalmente estesa quando il tubo è supportato correttamente, protetto da impatto e luce solare prolungata dove richiesto, mantenuto entro i limiti pressione-temperatura ed esposto solo a fluidi compatibili verificati. Può essere ridotta da punti caldi, cicli termici ripetuti, sovratensioni di pressione, valvole pesanti non supportate, giunti di cemento solvente scadenti, graffi, prodotti chimici di pulizia incompatibili o stress di installazione.
Fattori che prolungano la vita
Corretto declassamento, fluidi compatibili, supporto adeguato, installazione controllata, instradamento protetto e ispezione documentata.
Fattori che accorciano la vita
Eccesso di calore, attacco chimico, sovratensione, impatto, esposizione alla luce solare, errori di giunzione e funzionamento oltre i limiti pubblicati.
Come scegliere tra PVC e CPVC per il proprio progetto
Consigliamo di prendere la decisione in una sequenza definita piuttosto che iniziare con il preventivo di tubi più basso. Il seguente flusso di lavoro aiuta i team di acquisto, progettazione e operazioni a raggiungere la stessa conclusione.
Definire l'involucro operativo
Registrare la temperatura normale e massima, la pressione operativa e di sovratensione, l'esposizione al vuoto, la portata, il ciclo termico e le condizioni ambientali.
Identificare ogni contatto con il fluido
Controllare il fluido di processo, additivi, prodotti chimici di pulizia, disinfettanti, fluidi di lavaggio e possibile contaminazione rispetto ai dati di compatibilità attuali.
Selezionare il sistema dimensionale
Scegliere NPS o CTS, quindi scegliere lo schedule appropriato e raccordi, valvole, adattatori, supporti e prodotti di giunzione corrispondenti.
Controllare codici e documentazione
Confermare gli standard di prodotto ASTM richiesti, NSF o altri elenchi, accettazione del codice locale, requisiti di test, tracciabilità e specifiche di progetto.
Confrontare il costo totale e il rischio
Confrontare materiale, installazione, manutenzione, esposizione ai tempi di inattività, accesso alla sostituzione, requisiti di sicurezza e il costo del cambio di materiale in seguito.
Regola pratica
Utilizzare il PVC quando il suo involucro di temperatura, chimica, pressione e codice verificato copre comodamente l'applicazione. Passare al CPVC quando la maggiore capacità di temperatura, la finestra di compatibilità o il requisito del progetto lo giustificano. Se nessuno dei due materiali fornisce un margine sufficiente, valutare un polimero diverso o un sistema metallico rivestito.
FAQ
Il CPVC da 3/4 è uguale al PVC da 3/4?
No. La designazione "3/4" identifica una dimensione nominale, ma le dimensioni effettive dipendono dal fatto che il prodotto sia NPS o CTS e dallo standard di prodotto applicabile. Anche quando i componenti in PVC e CPVC condividono una designazione nominale, i loro valori nominali di temperatura, valori nominali di pressione, formulazione del materiale e istruzioni di giunzione possono differire. Verificare diametro esterno, spessore della parete, serie di raccordi e compatibilità del produttore prima di collegarli.
CPVC e PVC possono essere usati insieme nei sistemi industriali?
A volte possono essere collegati con un raccordo di transizione classificato in modo appropriato o un metodo di giunzione documentato, ma non dovrebbero essere mescolati casualmente. Il collegamento deve essere dimensionalmente corretto, chimicamente compatibile, classificato per pressione e accettato dal produttore e dal codice pertinenti. Non presumere che un cemento solvente per PVC o un cemento per CPVC sia adatto per ogni giunto di materiale misto.
PVC e CPVC sono sicuri per l'acqua di processo o altri fluidi industriali?
Possono essere sicuri quando l'esatto sistema di tubi, raccordi, guarnizioni e giunzione è classificato per il fluido, la temperatura, la pressione e i requisiti normativi. Per l'acqua di processo, verificare se si applicano NSF/ANSI 61, NSF/ANSI 14, approvazione per acqua potabile, requisiti di contatto alimentare o un altro elenco. Per i fluidi industriali, consultare i dati di resistenza chimica del produttore e rivedere i prodotti chimici di pulizia o sanificazione occasionali con la stessa attenzione del fluido normale.
