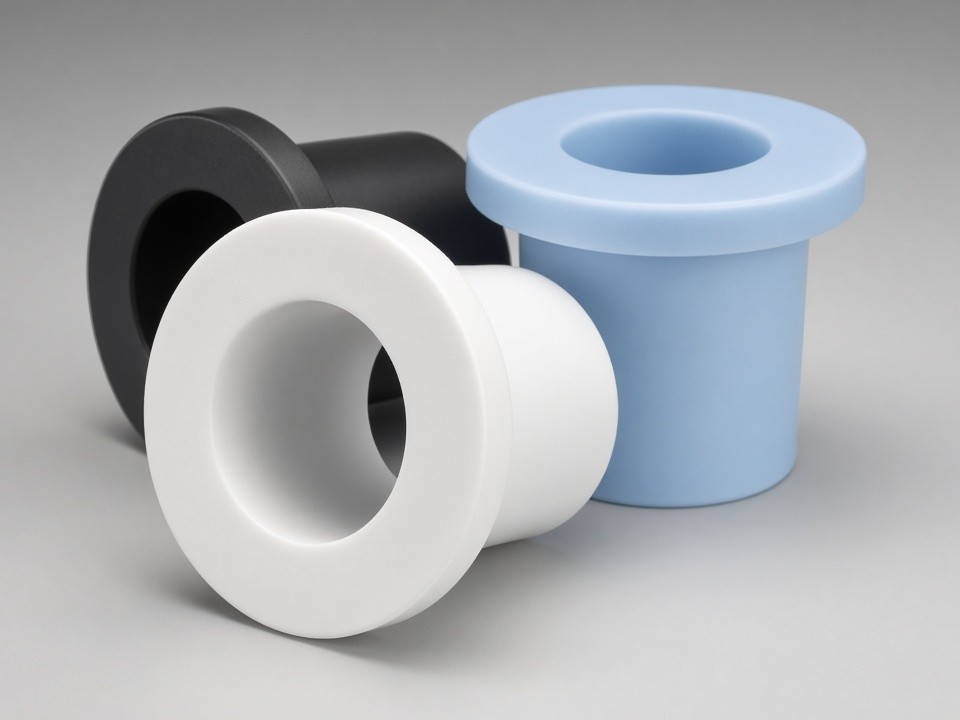

Alta precisione su misura Boccole flangiate in plastica
PlasticCNCPro progetta e lavora boccole flangiate personalizzate a partire da semilavorati polimerici di alta qualità. Progettate per assemblaggi di apparecchiature critiche che richiedono un allineamento assoluto dell'alesaggio, planarità della faccia della flangia e un controllo superiore dell'attrito senza i rischi di corrosione o la massa delle leghe metalliche.
Capacità di tornitura e fresatura CNC a setup singolo
I nostri centri di tornitura e fresatura multiasse lavorano il diametro esterno della flangia, lo spessore della faccia della flangia, il diametro esterno del corpo e l'alesaggio interno all'interno di un ciclo di bloccaggio unificato, ove la geometria del pezzo lo consenta. Ciò elimina il runout e garantisce strette relazioni di posizione reale.
Tolleranza standard su alesaggi OD e ID. Tolleranze più strette fino a ±0.02 mm ottenibili su polimeri tecnici stabili.
Controllo assoluto sulla lunghezza complessiva e sullo spessore assiale critico della flangia, garantendo un posizionamento e un trasferimento del carico affidabili.
Mantenuto il runout totale indicato tra alesaggio e diametro esterno per prevenire squilibri di attrito rotazionale o usura irregolare dell'albero.
Finitura superficiale del cilindro interno ultra-liscia per ridurre i coefficienti di attrito dinamico ed estendere il tempo di servizio continuo.
Caratteristiche di lavorazione secondaria integrate in un unico setup
Le facce della flangia possono essere lavorate con precisione perfettamente planare o dettagliate con micro-scanalature a spirale/radiali per la ritenzione di lubrificante solido o fluido. Caratteristiche integrate come chiavette antirotazione, fori di ritenzione filettati, asole di bloccaggio, canali di lubrificazione interni e intagli di trascinamento sono lavorati nell'operazione principale per mantenere la precisione posizionale.
Matrice dei materiali per ambienti estremi
Seleziona le formulazioni polimeriche in base ai valori PV operativi, alle interazioni chimiche, ai gradienti termici e ai limiti dimensionali di umidità.
POM / Acetale (Delrin)
Eccellente stabilità dimensionale con minimo assorbimento di umidità. Elevata rigidità, basso coefficiente di attrito e lavorabilità prevedibile per manicotti radiali e di spinta a tolleranza stretta.
Nylon 6 & 66
Resistenza all'impatto superiore e capacità di assorbimento degli urti. Adatto per assemblaggi meccanici dinamici in cui lo smorzamento meccanico e l'elevata resistenza all'usura sotto carico sono vitali.
UHMW-PE
Assorbimento di umidità zero e profilo autolubrificante. Resistenza all'abrasione senza pari in ambienti con fanghi, particolati e nastri trasportatori soggetti a lavaggio.
Profili di progetto comprovati
Che si tratti di risolvere il grippaggio metallico in fluidi aggressivi o di fornire prototipi in micro-serie personalizzati senza costosi stampi, il nostro flusso di lavoro CNC si adatta direttamente alle esigenze tecniche.
I nostri ingegneri verificano la stabilità dello spessore della parete, il rapporto diametro-spessore della flangia e la lavorabilità della lunghezza dell'alesaggio per prevenire la deflessione termica durante la lavorazione.
Gestione di fluidi anticorrosivi e assemblaggi di pompe
Boccole di ricambio diretto per pompe centrifughe industriali, valvole di dosaggio e trasportatori di aggregati dove i manicotti metallici causano grippaggio dell'albero, si bloccano sotto contatto corrosivo o richiedono lubrificazione costante.
Lotti brevi non standard e corse dimensionali personalizzate
Lavorazione di dimensioni metriche e imperiali personalizzate che esulano completamente dai confini standard dello stampaggio a iniezione da catalogo, eliminando lunghi tempi di consegna per le attrezzature e investimenti in stampi.
Prototipazione per semiconduttori e automazione ad alta precisione
Boccole conformi al rilascio di gas (outgassing), prive di particelle, lavorate da PEEK e PTFE compatibili con camere bianche per collegamenti di movimentazione wafer, effettori pick-and-place e manipolatori robotici.
Boccole isolanti elettriche e dielettriche
Boccole di guida flangiate elettricamente isolanti progettate per alberi di rotori di motori elettrici, alloggiamenti di generatori, quadri ad alta tensione e console di controllo industriali sensibili.
Standard di garanzia qualità e spedizione
Ogni lotto è sottoposto a rigorose verifiche dimensionali rispetto ai disegni tecnici 2D per garantire zero interruzioni nelle linee di assemblaggio.
Metrologia e ispezione CMM
L'ID dell'alesaggio critico, lo scalino del diametro esterno e la perpendicolarità della faccia sono verificati tramite calibri per alesaggi calibrati, comparatori ottici e CMM. I rapporti di ispezione del primo articolo (FAIR) vengono forniti su richiesta.
Piena tracciabilità dei materiali
Tutti i lotti di polimeri tecnici sono supportati da certificati di prova delle materie prime (MTC/CoC) certificati, che verificano la purezza della resina, le percentuali di rinforzo e la conformità alle normative RoHS/REACH.
Pulizia di precisione e imballaggio per l'esportazione
Le boccole lavorate vengono sbavate, pulite a ultrasuoni, sigillate singolarmente o caricate in casse compartimentate personalizzate per evitare danni superficiali o deformazioni durante il transito globale.
Richiedi un preventivo per boccole flangiate personalizzate
Invia i tuoi disegni tecnici 2D (PDF / DWG / DXF) e file CAD 3D (STEP / IGES) insieme alle specifiche del materiale e ai requisiti di volume annuale.
Risposta rapida: Preventivo completo con tempi di consegna dettagliati e feedback sulla producibilità restituito entro 2 giorni lavorativi.
Supporto tecnico: Revisione DFM gratuita per giochi di espansione termica e tolleranze di accoppiamento a pressione.
Consegna globale: Esportazione B2B diretta verso hub di produzione europei, nordamericani e dell'Asia-Pacifico.
