Hochdichte Kunststoffe zur Strahlenabschirmung: Industrielle und Weltraumanwendungen
Erfahren Sie, wie hochdichte Kunststoffe wie HDPE und boriertes Polyethylen eine wirksame, leichte Strahlenabschirmung für industrielle, medizinische, nukleare und luft- und raumfahrttechnische Anwendungen ermöglichen.
Einführung
Strahlenschutz ist nicht mehr auf dichte metallische Barrieren beschränkt. In vielen industriellen und luft- und raumfahrttechnischen Konstruktionen bieten Kohlenwasserstoffpolymere – insbesondere hochdichtes Polyethylen (HDPE) – eine praktische Möglichkeit, die Strahlenexposition zu kontrollieren und gleichzeitig Masse, Korrosionsrisiko und Fertigungskomplexität zu reduzieren.
Der Wert von HDPE ergibt sich aus seiner wasserstoffreichen Molekularstruktur. Wasserstoff ist besonders wirksam beim Abbremsen schneller Neutronen, wodurch Polyethylen zu einem wichtigen Moderator in Neutronenabschirmungssystemen wird. Bei Gammastrahlung erfordern Kunststoffe im Allgemeinen einen anderen Konstruktionsansatz, da ihre niedrigere Ordnungszahl und Dichte nicht die gleiche Abschwächung wie Blei oder andere dichte Metalle bieten.
In diesem Leitfaden untersuchen wir die Werkstoffwissenschaft hinter hochdichten Kunststoffen für die Strahlenabschirmung und industrielle Anwendungen, die Rolle von boriertem Polyethylen, Leistungskennwerte wie Halbwertsschicht und mittlere freie Weglänge sowie die Fertigungsaspekte, die bei kundenspezifisch bearbeiteten Abschirmungskomponenten entscheidend sind.
Die wirksamste Abschirmungslösung ist in der Regel ein Systemdesign: Das Material wird an die Strahlungsart angepasst, anschließend werden Geometrie, Dicke, Verbindungen und Tragstruktur auf die tatsächliche Betriebsumgebung abgestimmt.
Warum Polymere zunehmend eingesetzt werden
Im Vergleich zu herkömmlichen Bleikonstruktionen kann eine Polymerabschirmung das Gewicht reduzieren und die Handhabung vereinfachen. HDPE ist zudem gegen viele korrosive Umgebungen beständig und kann in Formen hergestellt werden, die sich in Gerätegehäuse, Auskleidungen, Barrieren und modulare Einhausungen integrieren lassen.
Wo Konstruktion entscheidend ist
Strahlenabschirmung ist nicht einfach nur eine Materialauswahl. Temperatur, Maßstabilität, strukturelle Belastung, Quellenintensität, Zugangsanforderungen und Prüfkriterien beeinflussen sämtlich die endgültige Konstruktion.
Die Wissenschaft der Strahlenabschirmung mit Kunststoffen
Unterschiedliche Strahlungsarten wechselwirken auf unterschiedliche Weise mit Materie. Das Konstruktionsprinzip, das HDPE für den Neutronenschutz nützlich macht, ist nicht identisch mit dem Prinzip für die Gammaabschirmung. Eine zuverlässige Konstruktion beginnt mit der Bestimmung des Strahlungsspektrums und der erforderlichen Reduzierung der Dosis oder des Teilchenflusses.
| Strahlungsart | Beitrag hochdichter Kunststoffe | Typischer Konstruktionshinweis |
|---|---|---|
| Schnelle Neutronen | Wasserstoffatome streuen und verlangsamen Neutronen durch wiederholte Kollisionen. | Polyethylen wird häufig als Moderator eingesetzt, wobei Bor zur Einfangung thermalisierter Neutronen hinzugefügt wird. |
| Gammastrahlung | HDPE allein ist im Allgemeinen pro Schichtdickeneinheit weniger wirksam als dichte Metalle. | Wenn die Gammaabschwächung das primäre Ziel ist, kann ein geschichtetes oder hybrides System erforderlich sein. |
| Gemischte Strahlungsfelder | Eine Polymerschicht kann Neutronen moderieren, während andere Materialien sekundäre Strahlung oder Photonenstrahlung behandeln. | Die vollständige Baugruppe muss bewertet werden, anstatt ein einzelnes Material isoliert zu beurteilen. |
Wasserstoffreiche Materialien und Neutronenmoderation
Schnelle Neutronen verlieren effizient Energie, wenn sie mit Kernen ähnlicher Masse kollidieren. Polyethylen enthält Wasserstoff in hoher Konzentration, sodass jede Kollision eine beträchtliche Energiemenge vom Neutron auf den Wasserstoffkern übertragen kann. Mehrere Wechselwirkungen verlangsamen das Neutron schrittweise, woraufhin ein Absorber wie Bor zu seinem Einfang beitragen kann.
Warum Kunststoffabschirmungen in der Industrie attraktiv sind
Für Gerätehersteller gehen die Vorteile über die Strahlenphysik hinaus. HDPE und verwandte technische Polymere sind korrosionsbeständig, elektrisch isolierend, vergleichsweise leicht zu handhaben und für die CNC-Bearbeitung geeignet. Ihre geringere Masse kann Installation und Wartung vereinfachen, insbesondere wenn Abschirmplatten oder Auskleidungen regelmäßig entfernt werden müssen.
Konstruktionshinweis
Ein geringeres Gewicht bedeutet nicht automatisch ein geringeres Risiko. Abschirmungslücken, Durchführungen, Befestigerpositionen, Fugen und Zugangspunkte der Ausrüstung können die Leistung der gesamten Baugruppe bestimmen.
Boriertes Polyethylen: Der Goldstandard für die Neutronenabschirmung
Wenn die Neutronenabschirmung sowohl Moderation als auch Absorption erfordert, ist boriertes Polyethylen eine weit verbreitete Lösung. Es kombiniert das wasserstoffreiche Verhalten von Polyethylen mit einem Borzusatz, der dazu beiträgt, Neutronen nach ihrer Abbremsung einzufangen.
Was ist boriertes Polyethylen?
Boriertes Polyethylen ist ein Verbundwerkstoff auf Basis von HDPE oder einer verwandten Polyethylenmatrix, in der Bor im Polymer verteilt ist. Das Polyethylen moderiert schnelle Neutronen, während Bor zur Neutronenabsorption beiträgt. Diese Kombination ist der Grund, warum der Werkstoff häufig für kerntechnische Anlagen, Forschungsumgebungen und spezielle Bildgebungsräume ausgewählt wird.
Die geeignete Qualität hängt vom Strahlungsfeld, der erforderlichen Abschwächung, dem verfügbaren Platz, den Verarbeitungsanforderungen und den Umgebungsbedingungen ab. Der Borgehalt sollte daher als Konstruktionsvariable betrachtet werden – nicht als allgemeingültige Rangfolge, bei der die höchste Beladung immer die beste ist.
Leistungskennwerte: 5 %, 10 % und 30 % Borbeladung verstehen
Borbeladungen werden üblicherweise als ungefähre Werkstoffformulierungen angegeben. Bei der praktischen Auswahl können Qualitäten mit 5 %, 10 % und 30 % unterschiedlichen Konstruktionsprioritäten dienen. Eine Erhöhung der Beladung kann das Neutronenabsorptionspotenzial, die Werkstoffdichte, die Zerspanbarkeit, das mechanische Verhalten und die Kosten beeinflussen.
Niedrigere Borbeladung
Eine niedrigere Beladung kann Anwendungen unterstützen, bei denen eine moderate Absorption erforderlich ist und gleichzeitig eine leichtere Verarbeitung oder eine größere mechanische Auslegungsspanne erhalten bleiben soll.
Mittlere Borbeladung
Qualitäten mit mittlerer Beladung können ein ausgewogenes Verhältnis zwischen Neutronenabsorption, Herstellbarkeit, Dicke und Projektwirtschaftlichkeit bieten.
Höhere Borbeladung
Eine höhere Beladung kann in Betracht gezogen werden, wenn eine stärkere Absorption erforderlich ist. Das Konstruktionsteam muss jedoch auch Verarbeitung, strukturelle Eigenschaften und Maßverhalten prüfen.
Hauptanwendungen
Boriertes Polyethylen wird in kerntechnischen Anlagen und Forschungslaboren für Abschirmbarrieren, Zugangskonstruktionen, lokalen Schutz und Gerätegehäuse eingesetzt. In medizinischen Bildgebungsumgebungen kann es in Kanalabschirmungen und Wandauskleidungen integriert werden, wenn Durchführungen und Versorgungswege berücksichtigt werden müssen, ohne ausschließlich auf schwere Metallkonstruktionen zurückzugreifen.
Für jede Anwendung empfehlen wir, die vollständige Baugruppe gemeinsam mit den Strahlenschutzfachleuten des Projekts zu prüfen. Werkstoffdicke, Verbindungen, Tragrahmen und Schnittstellen zu anderen Abschirmwerkstoffen sollten gemeinsam bewertet werden.
Fortschrittliche Anwendungen: Vom Weltraum bis zu Industrieanlagen
Der Nutzen hochdichter Kunststoffe wird besonders deutlich, wenn die Abschirmung einer komplexen Geometrie folgen, sich mit einem Bediener bewegen oder in eine größere Maschine integriert werden muss. Konstrukteure in der Luft- und Raumfahrt sowie in der Industrie setzen Polymere nicht nur als passive Barrieren ein, sondern auch als technische Komponenten innerhalb eines vollständigen Systems.
Luft- und Raumfahrtverteidigung sowie Schutz von Astronauten
Bei Raumflügen zählt jedes Kilogramm, und jede Bewegungseinschränkung ist relevant. Wasserstoffreiche Polymere wie HDPE können in tragbaren oder lokal begrenzten Abschirmungskonzepten eingesetzt werden, da sie ein Potenzial zur Strahlungsmoderation bieten, ohne die Masse und das Gewicht herkömmlicher Systeme aus dichten Metallen.
AstroRad ist ein Beispiel für das Konzept einer speziellen Astronautenweste, die entwickelt wurde, um lokalen Schutz vor kosmischer Strahlung zu bieten und gleichzeitig die Beweglichkeit zu erhalten. Die weitergehende technische Erkenntnis lautet, dass Abschirmung um den Körper oder die Ausrüstung verteilt werden kann, anstatt ausschließlich als feste Wand betrachtet zu werden.
Industrielle Fertigung und kundenspezifische Bearbeitung
Industrielle Abschirmungen bestehen selten aus einem einfachen rechteckigen Block. Komponenten benötigen möglicherweise Lochbilder, Taschen, abgestufte Profile, Zugangsöffnungen, Kabelführungen, abgerundete Übergänge oder Schnittstellen zu Metallrahmen. CNC-Bearbeitung macht diese kundenspezifischen Merkmale für Prototypen, Kleinserien, Ersatzteile und wiederholte Fertigung praktikabel.
Bei PlasticCNCPro prüfen wir vor der Produktion die Zeichnung, die Werkstoffqualität, die Toleranzen und die vorgesehene Umgebung. Unser Leistungsspektrum umfasst CNC-Fräsen, Drehen, Bohren, Gewindeschneiden, Gewindebearbeitung, Nuten und komplexe kundenspezifische Bearbeitung von Thermoplasten und technischen Polymeren. Diese fertigungsorientierte Konstruktionsprüfung ist besonders wichtig bei gefüllten oder borierten Werkstoffen, da sich ihr Verhalten beim Schneiden und bei der Prüfung von ungefülltem HDPE unterscheiden kann.

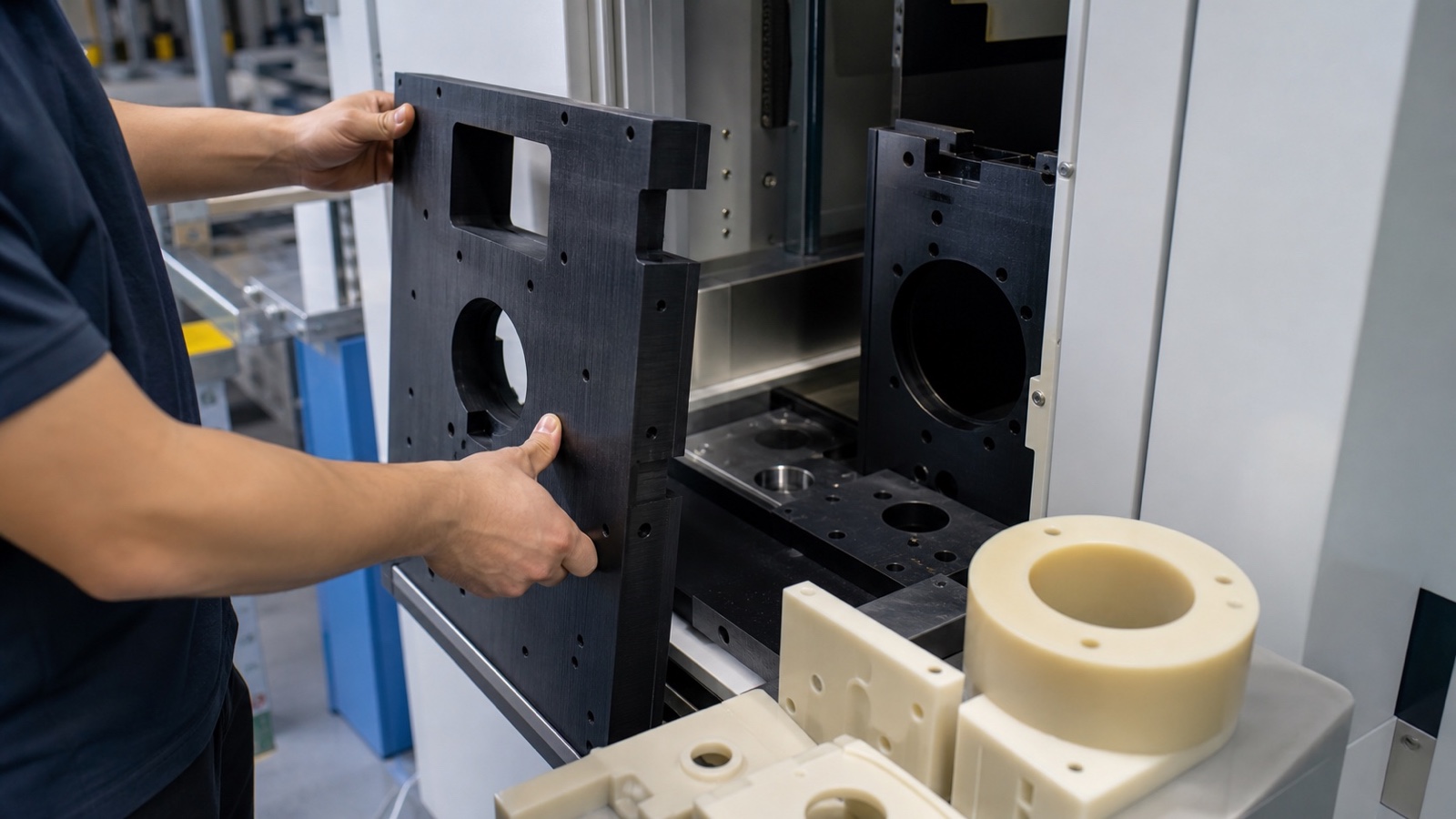

Strukturelle Vielseitigkeit in komplexen Geräten
Hochdichte Kunststoffe können in Gerätegehäuse, herausnehmbare Auskleidungen, Trennwände, Kanalschnittstellen, Vorrichtungen, Schutzabdeckungen und lokal begrenzte Abschirmeinsätze integriert werden. Ihre elektrische Isolierfähigkeit und Korrosionsbeständigkeit können auch bei Geräten von Nutzen sein, die Strahlenmanagement mit Fluidhandhabung, Laborprozessen, Automatisierung oder empfindlicher Elektronik verbinden.
Fertigungsperspektive
Eine Abschirmkomponente sollte für Installation, Reinigung, Inspektion, Austausch und sichere Handhabung ausgelegt sein – nicht nur für ihre nominelle Abschirmleistung.
Wichtige Leistungskennwerte: Abschirmwirkung verstehen
Die Abschirmleistung wird nicht nur durch den Werkstoffnamen oder die Nenndichte ausgedrückt. Ingenieure verwenden Mess- und Modellierungsbegriffe, um zu vergleichen, wie sich die Strahlungsintensität beim Durchgang durch einen Werkstoff verändert.
Halbwertsschicht
Die Halbwertsschicht (HVL) ist die Materialdicke, die unter definierten Bedingungen erforderlich ist, um eine bestimmte Strahlungsintensität auf die Hälfte zu reduzieren. Die HVL hängt von der Strahlungsenergie, der Werkstoffzusammensetzung, der Dichte und der Messgeometrie ab.
Mittlere freie Weglänge
Die mittlere freie Weglänge (MFP) beschreibt die durchschnittliche Strecke, die ein Teilchen vor einer bestimmten Wechselwirkung zurücklegt. Bei der Analyse von Polymerabschirmungen hilft sie Forschern, Streuungs- und Wechselwirkungsverhalten zu verstehen, anstatt als allgemeingültige Empfehlung für eine bestimmte Dicke zu dienen.
Effektive Ordnungszahl und Werkstoffvergleich
Die effektive Ordnungszahl, häufig als Zeff, bezeichnet eine Möglichkeit, das kombinierte Strahlungswechselwirkungsverhalten eines Verbundwerkstoffs oder Gemischs als äquivalenten Wert der Ordnungszahl darzustellen. Sie kann beim Vergleich von Formulierungen nützlich sein, sollte jedoch keine anwendungsspezifischen Prüfungen oder Analysen des Strahlungstransports ersetzen.
Mechanische und thermische Validierung
Ein Abschirmteil muss während seiner gesamten Lebensdauer physisch zuverlässig bleiben. Zugprüfungen können helfen, das mechanische Verhalten zu charakterisieren, während eine Analyse der thermischen Stabilität dazu beiträgt, Veränderungen bei der vorgesehenen Betriebstemperatur zu erkennen. Maßprüfung, Oberflächenkontrolle und die Bewertung von Schnittstellen sind ebenfalls wichtig, wenn eine bearbeitete Komponente passgenau in eine größere Baugruppe eingesetzt werden muss.
Strahlungsfeld definieren
Bestimmen Sie, ob Neutronen-, Gamma- oder gemischte Strahlung das primäre Problem darstellt, und dokumentieren Sie die relevanten Betriebsbedingungen.
Werkstoff und Geometrie abstimmen
Wählen Sie Polymerformulierung, Dicke, Verbindungen und umgebende Werkstoffe als ein gemeinsames Abschirmsystem aus.
Leistung und Herstellbarkeit validieren
Prüfen Sie Strahlungsberechnungen zusammen mit mechanischen, thermischen, maßlichen und produktionstechnischen Anforderungen.
FAQ: Häufige Fragen zur Strahlenabschirmung mit Kunststoffen
Welcher Werkstoff eignet sich am besten zur Abschirmung gegen Strahlung?
Es gibt keinen einzelnen besten Werkstoff für jede Strahlungsart. Blei und andere dichte Werkstoffe werden häufig für die Gammaabschirmung in Betracht gezogen, während HDPE und boriertes Polyethylen meist besser für die Moderation und Absorption von Neutronen geeignet sind. Gemischte Strahlungsfelder können geschichtete oder hybride Konstruktionen erfordern.
Was ist der Nachteil von HDPE?
HDPE weist im Vergleich zu einigen Hochleistungs-Engineering-Polymeren Temperaturgrenzen auf, und seine geringere Dichte bedeutet, dass es für manche Anforderungen an die Gammaabschirmung nicht so effizient wie dichte Metalle ist. Bei Wärme, Belastung oder langen Betriebszyklen kann zudem eine sorgfältige Auslegung der Abstützung und der Maßhaltigkeit erforderlich sein.
Welcher Kunststoff hat die höchste Dichte?
HDPE ist eine Standardauswahl für wasserstoffreiche Neutronenabschirmungen, aber nicht automatisch der Kunststoff mit der höchsten Dichte in jedem Vergleich. Spezielle Additive und gefüllte Formulierungen können die effektive Dichte erhöhen und das Abschirmverhalten verändern. Die richtige Auswahl hängt vom gewünschten Verhältnis zwischen Strahlungsverhalten, Festigkeit, Temperaturbeständigkeit, Zerspanbarkeit und Kosten ab.
Kann Polyethylen zur Strahlenabschirmung verwendet werden?
Ja. Polyethylen wird aufgrund seiner wasserstoffreichen Struktur häufig als Neutronenmoderator eingesetzt, da es schnelle Neutronen abbremst. Wenn zusätzlich ein Einfang von Neutronen erforderlich ist, kann boriertes Polyethylen Moderation und Absorption kombinieren. Bei Anwendungen mit überwiegender Gammastrahlung muss Polyethylen möglicherweise mit anderen Abschirmwerkstoffen kombiniert werden.
Den richtigen Werkstoff für Ihr Projekt auswählen
Für globale B2B-Käufer, die Geräte, Prototypen oder Kleinserienteile entwickeln, sollte die Materialentscheidung Strahlungsanforderungen mit den realen Fertigungsbedingungen verbinden. Eine Zeichnung, die lediglich „Kunststoffabschirmung“ vorgibt, lässt mehrere wichtige Fragen offen.
Intensität und Art der Strahlungsquelle
Dokumentieren Sie Quelle, Energiebereich, Expositionsbedingungen und ob es sich um ein Neutronen-, Gamma- oder gemischtes Feld handelt.
Umgebungstemperatur
Bestätigen Sie die normalen und maximalen Temperaturen, damit das ausgewählte Polymer seine erforderliche Form und Leistung beibehalten kann.
Strukturelle und installative Belastungen
Berücksichtigen Sie, ob die Komponente selbsttragend, geklemmt, verschraubt, abnehmbar oder in eine Metallstruktur integriert ist.
Budget und Produktionsvolumen
Prototypen und CNC-Kleinserienproduktion können sinnvoll sein, wenn Formen noch nicht wirtschaftlich sind, während wiederkehrende Programme von stabilen Zeichnungen und definierten Prüfanforderungen profitieren.
Eine professionelle Beratung ist bei sicherheitskritischen Abschirmungen besonders wichtig. Strahlungsberechnungen und Sicherheitsvalidierungen sollten von qualifizierten Fachleuten durchgeführt werden, während der Fertigungspartner Materialverfügbarkeit, Bearbeitungsverfahren, Toleranzen, Oberflächenanforderungen und Prüfdokumentation bestätigen sollte.
Bei PlasticCNCPro können Kunden eine 2D-Zeichnung, ein 3D-Modell, ein Muster oder eine Projektanforderung senden. Wir unterstützen bei der Prüfung der Werkstofftauglichkeit und Herstellbarkeit von präzisen Kunststoffkomponenten für Industrieanlagen, Laborsysteme, luft- und raumfahrtbezogene Ausrüstung, chemische Verarbeitung, Automatisierung und andere anspruchsvolle Anwendungen.
Fazit
Hochdichte Kunststoffe helfen Ingenieuren dabei, den Strahlenschutz neu zu denken. HDPE bietet eine wasserstoffreiche Basis für die Neutronenmoderation, während boriertes Polyethylen in Anwendungen von kerntechnischen Anlagen und Forschungslaboren bis hin zu medizinischen Bildgebungssystemen und luft- und raumfahrttechnischen Systemen ein zusätzliches Potenzial zur Neutronenabsorption bietet.
Die Entwicklung hin zu polymerbasierten Abschirmungen wird nicht nur durch die Gewichtsreduzierung vorangetrieben. Korrosionsbeständigkeit, kundenspezifische Geometrie, elektrische Isolierung, einfache Bearbeitung und die Integration in komplexe Geräte können die Praxistauglichkeit einer endgültigen Konstruktion verbessern. Gleichzeitig müssen Temperaturgrenzen, die geringere Dichte bei der Gammaabschwächung, strukturelle Belastungen und Abschirmungslücken sorgfältig berücksichtigt werden.
Wir empfehlen Engineering- und Beschaffungsteams, vor der Auswahl eines Polymerverbundwerkstoffs ihre spezifische Strahlungsumgebung, Betriebsbedingungen, Produktionsmenge und maßlichen Anforderungen zu bewerten. Mit dem richtigen Werkstoff und einem auf die Anwendung abgestimmten Fertigungsplan können hochdichte Kunststoffe zu einem zuverlässigen Bestandteil eines fortschrittlichen Abschirmsystems werden.
