PVDF- vs. PP-Dichtevergleich für die Auswahl chemischer Anlagen
Vergleich der Rohdichte, thermischen Beständigkeit, chemischen Kompatibilität und CNC-Präzisionsbearbeitungseigenschaften von Polyvinylidenfluorid und Polypropylen für hochzuverlässige Komponenten zur Flüssigkeitshandhabung.
„Bei der Dimensionierung von Komponenten für aggressive chemische Wäscher, Verteiler oder Pumpengehäuse konzentrieren sich Ingenieure häufig zuerst auf Korrosionstabellen. Der Dichteunterschied von 97 % zwischen PVDF und Polypropylen bestimmt jedoch grundlegend die strukturelle Belastung, Schwingungsdämpfung, Schraubenspannung und Beschaffungskosten des Rohmaterials.“
— Senior Application Engineering Team, PlasticCNCProPVDF- und PP-Dichte auf einen Blick
Polypropylen (PP) und Polyvinylidenfluorid (PVDF, häufig unter Handelsnamen wie Kynar® spezifiziert) repräsentieren zwei entgegengesetzte Enden des Gewichtsspektrums von Polymeren. Polypropylen gehört zu den leichtesten industriellen Thermoplasten, die kommerziell bearbeitet werden, und weist eine typische relative Dichte von 0.90 bis 0.91 g\/cm³auf. Im Gegensatz dazu ist PVDF ein hochdichtes, teilkristallines Fluorpolymer mit einer relativen Dichte von 1.76 bis 1.79 g\/cm³.
| Physikalische Eigenschaft | Polypropylen (PP-H) | PVDF (Homopolymer) | Auswirkung auf die Konstruktion |
|---|---|---|---|
| Nenn-Dichte (g\/cm³) | 0.905 | 1.78 | PVDF-Teile sind bei identischer Geometrie etwa 97 % schwerer als PP-Teile. |
| Dichte (lbs\/in³) | 0.033 | 0.064 | Direkte Auswirkung des Rohmaterialgewichts pro Volumen. |
| Auftrieb in Wasser (1.0 g\/cm³) | Floats | Sinks | Entscheidend für Füllstandsschalter, Ventilkugeln und eingetauchte Vorrichtungen. |
| Zugmodul (MPa) | 1,300 – 1,600 | 2,000 – 2,400 | Höhere strukturelle Steifigkeit pro Querschnitt bei PVDF. |
Warum ist die Dichte in der Verfahrenstechnik so wichtig? Bei der Auslegung von Überkopf-Sammelleitungen, Strukturstützen in Nassarbeitsbereichen oder CNC-bearbeiteten Verteilern bringt eine PVDF-Komponente im Vergleich zu PP nahezu die doppelte Eigengewichtslast auf Montagehalterungen und Rohrabhängungen. Umgekehrt schwimmen PP-Komponenten in eingetauchten Chemikalientanks oder Flüssigkeitsregel-Rückschlagventilen von Natur aus, während PVDF-Rückschlagventilkugeln und Halteringe eine zuverlässige Sitzabdichtung und stabile Eintauchtiefe ohne zusätzliche Beschwerung gewährleisten.
Wesentliche Unterschiede zwischen PP- und PVDF-Kunststoffen
Obwohl die Dichteunterschiede deutlich sind, bestimmen die mechanischen und werkstofflichen Unterschiede zwischen diesen beiden Thermoplasten ihre praktische Beständigkeit in Produktionsanlagen. Nachfolgend finden Sie die wichtigsten strukturellen Abwägungen, die wir bei unseren Bearbeitungsberatungen berücksichtigen:
Steifigkeit und mechanische Festigkeit
PVDF bietet eine höhere Zugfestigkeit (~50–55 MPa gegenüber ~30–35 MPa bei PP) und einen deutlich höheren Biegemodul. Dünnwandige PVDF-Gehäuse widerstehen inneren Druckstößen in Rohrleitungen mit geringerer radialer Verformung als PP-Homopolymere.
Maßstabilität und Wärmeausdehnung
Polypropylen weist einen relativ hohen linearen Wärmeausdehnungskoeffizienten auf (CLTE ~100–150 × 10⁻⁶\/K), wodurch die Einhaltung enger Toleranzen bei großen Betriebstemperaturschwankungen erschwert wird. PVDF ist deutlich stabiler (CLTE ~80–120 × 10⁻⁶\/K), sodass CNC-gedrehte Dichtungsnuten und Gewinde innerhalb der Spezifikation bleiben.
Beständigkeit gegen UV- und Gammastrahlung
Standardmäßiges naturfarbenes PP zersetzt sich bei kontinuierlicher Aussetzung gegenüber ultravioletter Außenstrahlung oder desinfizierender Gammastrahlung und erfordert UV-stabilisierende Rußadditive. PVDF enthält eine inhärente fluorierte chemische Bindungsmatrix, die gegenüber UV-Zersetzung unempfindlich bleibt und seine Transparenz über Jahrzehnte im Außenbereich bewahrt.
Direkter Vergleich der Chemikalienbeständigkeit
Die chemische Kompatibilität entscheidet darüber, ob ein Ventilgehäuse fünf Jahre lang betrieben werden kann oder innerhalb von fünf Wochen Mikrorisse bildet. Die elektronegativen Fluoratome verleihen PVDF überlegene Barriereeigenschaften, während Polypropylen in bestimmten alkalischen Umgebungen eine bemerkenswerte Beständigkeit zeigt.
Starke Säuren und Oxidationsmittel
PVDF bietet nahezu universelle Beständigkeit gegenüber konzentrierten Mineralsäuren, einschließlich Salzsäure (HCl), Flusssäure (HF) und Salpetersäure (HNO₃), sowie gegenüber aggressiven Halogenen (nassem und trockenem Chlor, Brom). Polypropylen ist gegenüber verdünnten Mineralsäuren beständig, doch oxidierende Säuren wie heiße Salpetersäure oder konzentrierte Schwefelsäure verursachen in PP starke umgebungsbedingte Spannungsrissbildung und Kettenspaltung.
Ätzmittel und starke Basen
Eine wichtige Besonderheit: Polypropylen bietet eine hervorragende Beständigkeit gegenüber Natronlauge (Natriumhydroxid, NaOH) und Kaliumhydroxid (KOH), selbst bei erhöhten Konzentrationen und warmen Temperaturen. PVDF ist dagegen anfällig für Dehydrofluorierung und Versprödung bei Kontakt mit heißen, stark alkalischen (pH > 12) Ätzlösungen oder primären Aminen.
Lösungsmittel und Kohlenwasserstoffe
PP quillt in aromatischen und chlorierten Kohlenwasserstoffen (wie Benzol, Toluol und Trichlorethylen) deutlich auf. PVDF ist beständig gegenüber Kraftstoffen, Ölen, halogenierten Lösungsmitteln und Alkoholen, während polare Lösungsmittel wie Aceton, MEK und DMAc PVDF angreifen und erweichen.
Hinweis für die Konstruktion: Betriebsdruck und Spannungskonzentrationen verstärken den chemischen Angriff unmittelbar. Ein Gewindeanschluss unter mechanischem Drehmoment versagt bei grenzwertiger chemischer Belastung durch Spannungsrissbildung lange bevor ein spannungsfreier Prüfkörper sichtbare Schäden zeigt.
Wärmebeständigkeit und Kriechverhalten
Erhöhte Flüssigkeitstemperaturen beschleunigen das Kriechen, die Spannungsrelaxation um verschraubte Flanschverbindungen und die Herabsetzung der Druckstufe. Das Verständnis der oberen Dauergebrauchstemperaturen ist für sicherheitskritische Komponenten zwingend erforderlich:
Grenzwerte von Polypropylen
- Dauergebrauchstemperatur: 80°C bis 90°C (176°F – 194°F)
- Wärmeformbeständigkeitstemperatur (0.45 MPa): ~85°C – 100°C
- Deutliches Kaltfließen unter Schraubenvorspannung oberhalb von 60°C
Grenzwerte von PVDF
- Dauergebrauchstemperatur: 140°C bis 150°C (284°F – 302°F)
- Wärmeformbeständigkeitstemperatur (0.45 MPa): ~135°C – 145°C
- Deutlich geringeres Kriechen; bewahrt die Integrität der Dichtungsabdichtung
Bei Szenarien mit hohen Temperaturwechseln zeigt Polypropylen eine ausgeprägte Spannungsrelaxation an CNC-bearbeiteten Flachdichtungsflanschen und mit Gewinde versehenen Rohranschlüssen. Wenn heiße korrosive Medien 65°C (150°F) überschreiten, raten wir unseren Kunden im Allgemeinen von unverstärktem PP ab und empfehlen stattdessen PVDF oder verstärkte technische Alternativen, um Leckagen an Verbindungen zu vermeiden.
Wann Polypropylen gewählt werden sollte
Polypropylen gilt aus gutem Grund weithin als Arbeitspferd der industriellen Chemie. Seine geringe Dichte und der günstige Preis machen es in den folgenden Szenarien ideal:
Kostensensitive Großanlagen
Große Spülbehälter, atmosphärische Entwässerungssümpfe, Abluftkanäle und nicht kritische Verteiler, bei denen das Lagervolumen erheblich ist.
Ätzende Reinigung bei hohem pH-Wert
Ansatzbehälter für Bleichmittel, Mischvorrichtungen für Natriumhypochlorit und alkalische Reinigungsbäder, in denen PVDF verspröden könnte.
Rohrleitungen bei moderaten Temperaturen
Industrielle Kühlwasserkreisläufe, Injektorverteiler für landwirtschaftliche Düngemittel und Leitungen für deionisiertes Wasser mit Betriebstemperaturen unter 60°C.
Auftriebsgesteuerte Mechanismen
Schwimmer-Füllstandssensoren, Vorrichtungen zum Abschöpfen leichter Flüssigkeiten und auftriebsfähige Rückschlagplatten, die eine relative Dichte unter 1.0 erfordern.
Wann PVDF (Kynar) gewählt werden sollte
Wenn Stillstandszeiten, Spurenverunreinigungen oder Sicherheitsrisiken keine Kompromisse zulassen, ist PVDF das technische Fluorpolymer der ersten Wahl:
Ultrahochreine (UHP) Halbleiterkreisläufe
Naturfarbenes PVDF wird ohne Stabilisatoren, Weichmacher, Schmiermittel oder Flammschutzmittel hergestellt. Es hemmt die Bildung bakterieller Biofilme und weist in 18.2 MΩ-cm Reinstwasser nahezu keinen TOC (Total Organic Carbon) sowie nur Spuren ionischer Auswaschungen auf.
Konzentrierte Halogene und aggressive Säuren > 65°C
Rohrleitungsverteiler für 98%ige Schwefelsäure, heiße Salzsäure-Dosiersysteme, Nasschlorleitungen in Chloralkali-Anlagen und heiße Mischsäure-Ätzleitungen, bei denen die Lebensdauer von PP in Wochen gemessen wird.
Starre Anforderungen an Brandschutz und Reinraumvorschriften
PVDF besitzt eine inhärente Flammwidrigkeit gemäß UL 94 V-0 bei geringer Rauchentwicklung (LOI ~44%). Standard-Polypropylen ist leicht brennbar (UL 94 HB) und in Zwischendeckenbereichen oder Reinraumgehäusen ohne Anpassungen der Brandunterdrückung nicht zulässig.
Überlegungen zu Fertigung, Bearbeitung und Schweißen

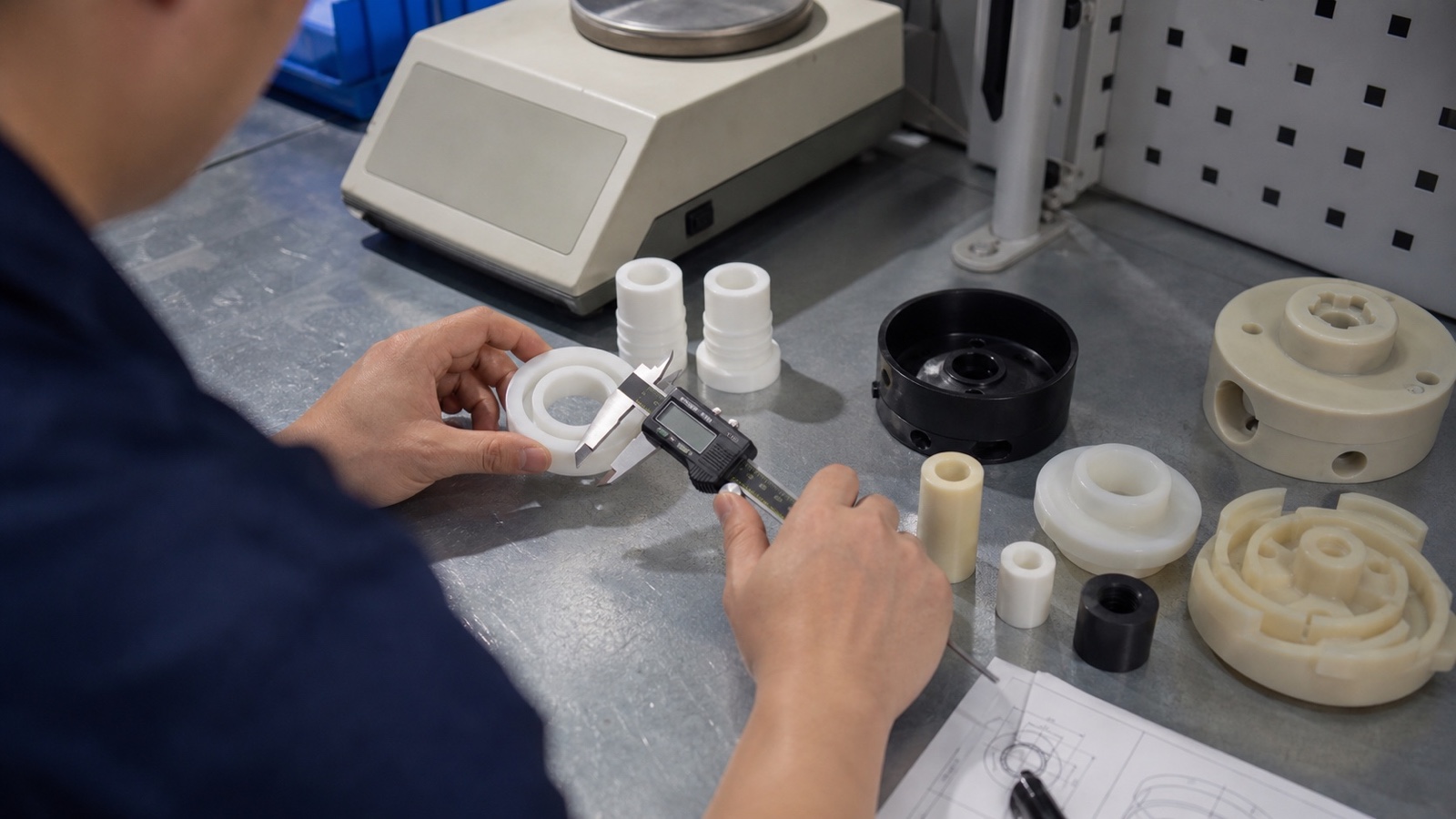

Bei PlasticCNCPro bearbeiten wir routinemäßig sowohl PP als auch PVDF auf unseren CNC-Drehmaschinen und 3\/4\/5-Achs-Fräszentren. Die Fertigungsbesonderheiten unterscheiden sich deutlich:
Dynamik der CNC-Bearbeitung
Polypropylen: PP ist duktil und besitzt einen relativ niedrigen Schmelzpunkt. Es neigt dazu, kontinuierliche, fadenförmige Späne zu erzeugen, die sich um Werkzeugspindeln zu Spänenestern aufwickeln können. Extrem scharfe, polierte Hartmetallfräser mit einer oder zwei Schneiden, aggressive Vorschübe und eine starke Luftkühlung sind erforderlich, um ein erneutes Verschweißen an der Schneidkante zu verhindern.
PVDF: PVDF lässt sich sauber zerspanen und erzeugt kurze, gut gebrochene Späne sowie glatte Seitenflächen. Seine Steifigkeit ermöglicht im Vergleich zu PP engere Maßtoleranzen (±0.05 mm oder besser). Die höhere Dichte und Abrasivität führen jedoch zu schnellerem Verschleiß der Werkzeugschneide, weshalb Hartmetallwerkzeuge mit Feinstkorn erforderlich sind.
Schweißen und thermisches Fügen
Beide Materialien lassen sich effektiv durch Stumpfschweißen, Muffenschweißen, Heißgasschweißen und Infrarot-Schweißen (IR) verbinden. PVDF erfordert streng überwachte, höhere Heiztemperaturen (~240°C) und eine Handhabung nach Reinraumstandard, um eine Verunreinigung der Schweißraupen zu verhindern. Polypropylen wird bei niedrigeren Temperaturen (~210°C) geschweißt und toleriert geringfügige thermische Schwankungen besser.
Kosten, Verfügbarkeit und Auswahl der Materialqualität
Der finanzielle Unterschied zwischen PP und PVDF umfasst sowohl die Rohharzkosten pro Kilogramm als auch die volumetrische Dichte des Bauteils:
Typische Anwendungen in chemischen Anlagen
Für einen praxisnahen Kontext zeigen wir hier, wie unsere Industriekunden ihre Stücklisten systematisch auf beide Materialien aufteilen:
| Industriesektor | Polypropylen (PP) | PVDF (Kynar) |
|---|---|---|
| Halbleiter und Solarindustrie | Chemische Abflussleitungen, Verkleidungen für Reinraumgeräte, Speicherbehälter für DI-Wasser. | Wafer-Ätzkassetten, Chemikalien-Injektionsverteiler, UHP-Rohrleitungssysteme. |
| Wasseraufbereitung | Mischbehälter für Flockungsmittel, Filterpressplatten, Baugruppen zur Ätzmittel-Dosierung. | Ozonkontakt-Sammelleitungen, Chlorgas-Injektoren, Gehäuse für UV-Sensoren. |
| Industrielle Chemie | Spülbehälter für die Galvanotechnik, Abluftwäscher, Auffangwannen für die sekundäre Rückhaltung. | Laufräder für Kreiselpumpen, Säure-Dosierventile, geflanschte Rohrleitungs-Spools. |
| Pharma und Biotechnologie | Transportwagen für nicht kritische Anwendungen, Medienbehälter, Abwassersümpfe. | Verteilerblöcke für Clean-in-place (CIP), hygienische Probenahmeventile. |
Häufig gestellte Fragen
Welche Dichte hat PVDF-Material?
Virgin-PVDF-Homopolymer weist typischerweise eine Dichte von 1.76 bis 1.79 g\/cm³ (0.064 lbs\/in³) auf. Diese hohe Dichte ist auf sein stark fluoriertes chemisches Rückgrat zurückzuführen und macht es nahezu doppelt so dicht wie handelsübliche Polyolefine wie Polypropylen und Polyethylen.
Besitzt Polypropylen eine gute Chemikalienbeständigkeit?
Ja, Polypropylen weist eine hervorragende Beständigkeit gegenüber nicht oxidierenden Mineralsäuren, anorganischen Salzen und starken Ätzbasen (wie 50%iger Natriumhydroxidlösung) auf. Gegenüber starken Oxidationsmitteln (heiße Salpetersäure, Halogene) und aromatischen Lösungsmitteln ist die Beständigkeit jedoch gering; diese verursachen Quellung und Spannungsrissbildung.
Ist PVDF-Kunststoff chemisch kompatibel?
PVDF gehört zu den chemisch inertesten technischen Thermoplasten überhaupt und bietet bis 140°C nahezu vollständige Beständigkeit gegenüber aggressiven Säuren, Halogenen, Kohlenwasserstoffen und Ozon. Die wichtigsten Einschränkungen der Kompatibilität sind konzentrierte heiße ätzende Alkalien (pH > 12), flüssiges Fluor und starke polare Lösungsmittel wie Aceton oder DMF.
Was sind die wesentlichen Unterschiede zwischen PP- und PVDF-Kunststoffen?
Die wesentlichen Unterschiede liegen in der Dichte (PVDF ist ~1.78 g\/cm³ gegenüber ~0.91 g\/cm³ bei PP), der oberen Betriebstemperatur (PVDF erreicht 150°C gegenüber 90°C bei PP), der Flammschutzklasse (PVDF ist UL 94 V-0 gegenüber UL 94 HB bei PP), der mechanischen Steifigkeit und dem Preis. PVDF bietet eine erstklassige Reinheit sowie chemisch-thermische Leistungsfähigkeit, während PP eine kostengünstige, extrem leichte strukturelle Lösung darstellt.
Kundenspezifisch bearbeitete PVDF- und PP-Komponenten aus China
At PlasticCNCPro in Dongguan ist unsere gesamte Fertigung auf die Präzisionsbearbeitung von Kunststoffen ausgelegt. Unabhängig davon, ob Ihr Projekt eine Prototypenvalidierung aus Virgin-Kynar®-PVDF oder wiederholte Produktionsläufe kundenspezifisch gedrehter Polypropylen-Flüssigkeitsverteiler erfordert, gewährleisten wir enge geometrische Toleranzen, gratfreie Flüssigkeitskanäle und nachweisbare Chargenkonstanz.
DFM- und Materialprüfung
Wir überprüfen Wandstärken, Gewindesteigungen und chemische Einsatzbedingungen im Hinblick auf die Materialeignung.
Präzisions-CNC-Bearbeitung
Mehrachsiges Fräsen und Drehen mit speziellen Werkzeugen für die Kunststoffbearbeitung, um mikroskopische Oberflächenrisse zu verhindern.
Prüfung und Export
Maßberichte aus der KMG-Prüfung, optische Oberflächenkontrollen und schützende Exportverpackung für die weltweite Lieferung.
Bereit für die Bearbeitung Ihrer kundenspezifischen Chemiekomponenten?
Senden Sie uns Ihre 2D-Zeichnungen (PDF \/ DWG) und 3D-CAD-Dateien (STEP \/ IGES). Unsere Senior Application Engineers bewerten die Toleranzen, beraten Sie zur Leistungsfähigkeit von PVDF- und PP-Harzen und erstellen Ihnen ein wettbewerbsfähiges Produktionsangebot.
