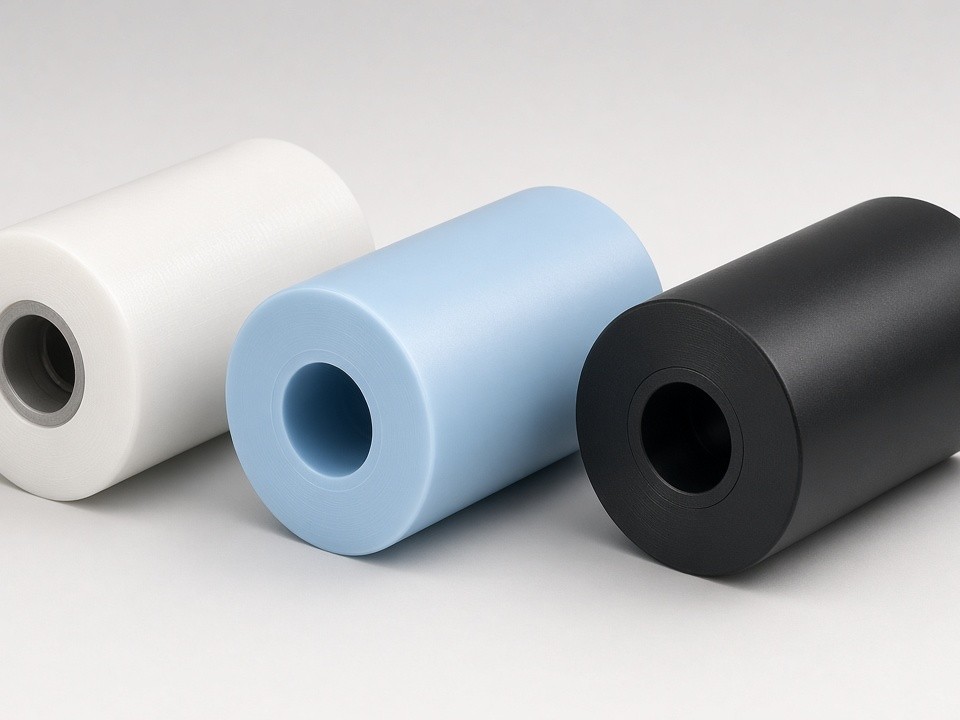

Kundenspezifische Kunststoffrollen für industrielle Anwendungen
Kunststoffrollen kommen in Förderanlagen, Führungen, Spannern und Antriebssystemen zum Einsatz, bei denen Metallkomponenten unerwünschtes Gewicht hinzufügen oder Schmierung erfordern. Die CNC-Bearbeitung fertigt diese Teile aus technischen Kunststoffen, wenn die Volumina unter den typischen Schwellenwerten für Spritzguss liegen oder wenn die Geometrien kundenspezifische Nuten, Flansche oder Durchgangsbohrungen erfordern.
- Durchmesser
- 10–200 mm
- Außendurchmesser-Toleranz
- ±0.05 mm
- Auftragsgröße
- 1–500 pcs
Überlegungen zu Material und Geometrie
Einkäufer wählen Rollenmaterialien basierend auf Last, Geschwindigkeit, chemischer Belastung und Temperaturbereich aus. Wir prüfen Zeichnungen auf Wandstärke, Rundlaufanforderungen und Lagersitz-Toleranzen, bevor wir ein Angebot erstellen.
POM
Geringe Reibung und gute Dimensionsstabilität für allgemeine Handhabungsanwendungen.
UHMW-PE
Widerstandsfähig gegen Abrieb bei Schüttguttransport und in Umgebungen mit hohem Verschleiß.
PEEK & PPS
Geeignet für höhere Temperaturen und aggressive Medien bei engen Toleranzen.
Gefüllte Qualitäten
Nylon, PVDF und verstärkte Verbindungen für spezielle Anforderungen verfügbar.
CNC-Bearbeitungsprozess für Rollen
Wir starten mit Stangen- oder Plattenmaterial und führen Drehen, Fräsen, Bohren und Gewindeschneiden in ein oder zwei Aufspannungen durch. Dieser Ansatz wahrt die Konzentrizität zwischen Lagerzapfen und dem Außendurchmesser der Rolle und ermöglicht gleichzeitig sekundäre Merkmale wie Passfedernuten oder Gewindestiftbohrungen.
Die Oberflächenbeschaffenheit reicht von „wie gefertigt“ bis poliert, je nachdem, ob die Rolle mit Folie, Gewebe oder abrasiven Medien in Kontakt kommt.
- Drehen, Fräsen, Bohren und Gewindeschneiden
- Konzentrizität zwischen Zapfen und Außendurchmesser
- Passfedernuten und Gewindestiftbohrungen
- Von „wie gefertigt“ bis zu polierten Oberflächen
Typische Parameter
| Parameter | Standardbereich | Notes |
|---|---|---|
| Durchmesser | 10–200 mm | Größere Abmessungen werden separat angeboten |
| Length | 20–600 mm | Längere Wellen erfordern zusätzliche Unterstützung |
| Toleranz am Außendurchmesser | ±0.05 mm | Engere Toleranzen auf Anfrage; gemessen bei 20 °C |
| Konzentrizität | 0.05–0.10 mm TIR | Zwischen Zapfen und Außendurchmesser |
| Oberflächenrauheit | Ra 1.6–3.2 µm | Wie gefertigt; Polieren möglich |
| Materialien | POM, Nylon, UHMW-PE, PEEK, PPS, PVDF | Gefüllte Qualitäten werden unterstützt |
| Menge | 1–500 Stück pro Auftrag | Wiederholte Produktion möglich |
Projekttypen für die CNC-Fertigung
Kunden stellen 2D-Zeichnungen oder 3D-Modelle zusammen mit Menge, Materialpräferenz und speziellen Kennzeichnungs- oder Verpackungsanweisungen bereit. Wir senden ein Festpreisangebot, das Optionen für Materialzertifizierungen und Prüfberichte enthält.
Prototypen für neue Förder- oder Verpackungslinien vor der Investition in Werkzeuge
Kleinserien-Ersatzrollen für Altanlagen
Rollen mit nicht standardmäßigen Profilen oder integrierten Flanschen, die sich wirtschaftlich nicht im Spritzguss herstellen lassen
Teile, die Materialänderungen gegenüber ursprünglichen Metall- oder Gummikonstruktionen erfordern
Nächster Schritt für ein Angebot
Senden Sie Ihre Rollenzeichnung, das gewünschte Material, die Jahres- oder Chargenmenge sowie alle Leistungsanforderungen. Wir prüfen die Herstellbarkeit und antworten mit Preis und Lieferzeit.
- 2D-Zeichnungen oder 3D-Modelle werden akzeptiert
- Festpreisangebot mit Optionen für Materialzertifizierung
- Prüfberichte inklusive
- Exportverpackung abgestimmt auf die Spezifikationen Ihres Spediteurs
Teile werden von 29 Fuxing Road, Dongguan City, Guangdong Province, China versandt. Globale B2B-Kunden werden unterstützt.
