Lavorazione di precisione di polimeri

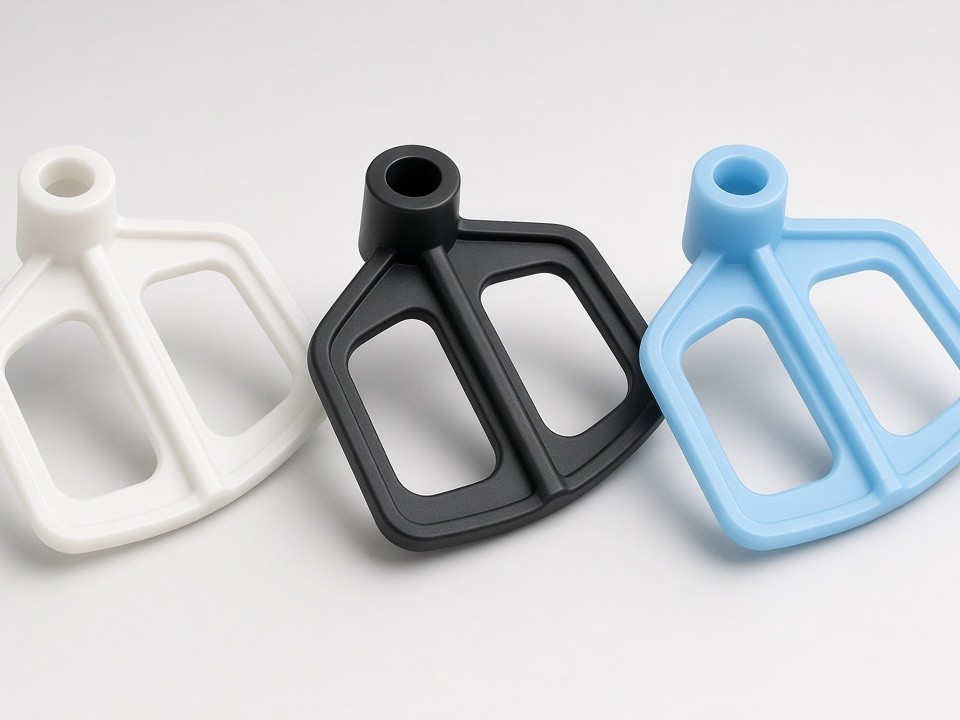

Pale per miscelatori in plastica personalizzate lavorate a CNC su specifica
Le pale per miscelatori in plastica movimentano materiale in serbatoi, reattori e miscelatori dove è necessario evitare il contatto con il metallo. La lavorazione a CNC produce questi componenti da semilavorati pieni, consentendo forme complesse delle lame, fori del mozzo e caratteristiche di montaggio senza investimenti in attrezzature.
- Lunghezza max
- 1200 mm
- Larghezza max
- 400 mm
- Concentricità
- 0.05 mm
- Dimensione del lotto
- 1 – 300 pcs
Come la lavorazione CNC supporta la produzione di pale per miscelatori
La fresatura e la tornitura CNC rimuovono materiale da lastre, barre o blocchi per creare profili di pale che corrispondono alle dimensioni dell'albero esistente o ai layout delle nuove apparecchiature. Questo metodo gestisce sia pezzi singoli di convalida che lotti fino a poche centinaia di unità.
I raggi dei bordi, le larghezze delle cave e i tagli di bilanciamento sono mantenuti secondo lo stesso disegno dei pezzi di produzione finale.
-
01
Fresatura del profilo della lama
Superfici profilate lavorate secondo la geometria del disegno.
-
02
Tornitura del foro del mozzo e della sede della chiavetta
Accoppiamenti dell'albero mantenuti concentrici con le punte delle pale.
-
03
Foratura e maschiatura
Caratteristiche di montaggio posizionate secondo le quote del disegno.
-
04
Cave, fori di drenaggio e nervature
Aggiunti per ridurre il peso o migliorare il flusso.
Capacità produttive presso PlasticCNCPro
Lavoriamo pale per miscelatori in plastica partendo da barre tonde, profili quadrati o semilavorati pre-tagliati. Pezzi fino a 1200 mm di lunghezza e 400 mm di larghezza si adattano alle nostre fresatrici verticali e orizzontali.
Formati di stoccaggio
- Barra tonda
- Profilo quadrato
- Semilavorati pre-tagliati
- Lastra, barra o blocco
Operazioni standard
- Fresatura di contorno delle superfici della lama
- Foratura e maschiatura dei fori di montaggio
- Tornitura di fori per alberi o sedi per chiavette
Precisione e finitura
- Concentricità entro 0.05 mm sulla maggior parte dei gradi di polimero
- Finitura da lavorazione fino a 0.8 µm Ra dopo passate di finitura leggera
- Controllo visivo e dimensionale prima dell'imballaggio
Materiali comunemente utilizzati per le pale dei miscelatori
La selezione dipende dall'esposizione chimica, dalla temperatura e dall'abrasione. Esaminiamo la compatibilità chimica e i carichi meccanici prima di consigliare un grado.
POM
Buona rigidità e basso assorbimento di umidità per miscelazioni generiche.
UHMW-PE
Resiste all'usura in fanghi abrasivi.
PEEK & PPS
Temperature continue superiori a 150 °C e solventi aggressivi.
PTFE e PVDF
Adatti ad ambienti altamente corrosivi.
Gradi caricati vetro
Rigidità aggiuntiva dove l'applicazione lo richiede.
Gradi in fibra di carbonio
Opzioni a maggiore rigidità per compiti di miscelazione impegnativi.
Specifiche tipiche
Intervalli standard per pale per miscelatori in plastica lavorate a CNC.
| Parametro | Intervallo standard | Notes |
|---|---|---|
| Lunghezza totale | 150 – 1200 mm | Pezzi più lunghi quotati caso per caso |
| Spessore della lama | 6 – 40 mm | Le sezioni più sottili richiedono una revisione del fissaggio |
| Tolleranza foro mozzo | ±0.03 mm | Larghezza sede chiavetta mantenuta a ±0.05 mm |
| Rugosità superficiale | 1.6 – 3.2 µm Ra (da lavorazione) | 0.8 µm Ra disponibile su richiesta |
| Variazione spessore materiale | ±0.1 mm | Misurata sulle facce della lama |
| Intervallo quantità | 1 – 300 pz per ordine | Prezzi per prototipi separati dai cicli ricorrenti |
Corrispondenza tra processo e fase del progetto
Lo stesso programma di lavorazione scala dai pezzi di convalida alla produzione di ricambi, in modo che le dimensioni rimangano coerenti durante lo sviluppo del progetto.
-
Costruttori di apparecchiature in fase iniziale
Spesso iniziano con una singola pala lavorata per test di montaggio e flusso.
-
Stabilizzazione dimensionale
Una volta stabilizzate le dimensioni, lo stesso programma esegue lotti a basso volume mentre il cliente valuta alternative stampate.
-
Pale di ricambio
Prodotte per miscelatori più vecchi da campioni forniti o disegni di ingegneria inversa quando le attrezzature originali non esistono più.
Richiedi prezzi e tempi di consegna
Inviaci il tuo disegno o campione insieme alla preferenza del materiale, alla quantità e a eventuali esigenze di imballaggio speciali. Risponderemo con un preventivo fisso che elenca materiale, operazioni di lavorazione, fasi di ispezione e consegna stimata.
- Disegno, campione o dimensioni da ingegneria inversa
- Preferenza materiale e quantità
- Requisiti di imballaggio speciali
Per la capacità attuale e i prezzi sulle pale per miscelatori in plastica, contattaci all'indirizzo info@plasticcncpro.com.
