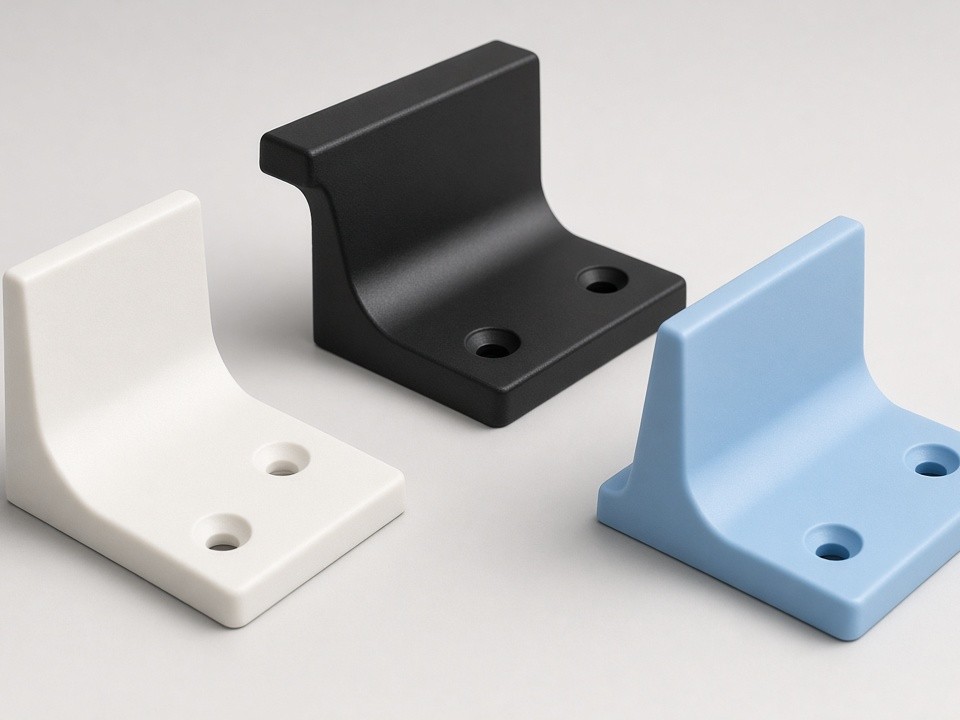

Soportes de plástico personalizados
Los soportes de plástico sirven como componentes de carga o alineación en maquinaria donde las piezas metálicas introducirían conductividad, corrosión o peso no deseados. Se encuentran comúnmente en marcos de transportadores, soportes de carcasas, conjuntos de válvulas y fijaciones de sensores.
- Tolerancia lineal
- ±0.05 mm
- Control estricto de referencias
- ±0.02 mm
- Plazo de cotización
- 2 Days
Selección de materiales para el rendimiento del soporte
La elección del material depende de las cargas mecánicas, la exposición química y el rango de temperatura. El grado adecuado equilibra la rigidez, la resistencia al impacto y la estabilidad dimensional para el entorno operativo.
POM
Buena rigidez y baja absorción de humedad para tareas de posicionamiento general.
Nylon 6 / 66
Elegido cuando la resistencia al impacto y la amortiguación de vibraciones son importantes.
UHMW-PE
Adecuado para tiras de desgaste y guías deslizantes.
PEEK / PPS / PVDF
Mantienen la estabilidad dimensional bajo temperaturas más altas y medios agresivos.
Grados reforzados
El refuerzo con fibra de vidrio o carbono aumenta la rigidez cuando los soportes deben cubrir distancias más largas sin deflexión.
Procesos CNC aplicados a la producción de soportes
La mayoría de los soportes de plástico comienzan como piezas en bruto fresadas en centros de 3 o 5 ejes. Las operaciones se secuencian para mantener la geometría y reducir las configuraciones.
Discuta su geometría-
01
Fresado de caras y cavidades
Fresado de caras para superficies de montaje y fresado de cavidades para reducción de peso.
-
02
Taladrado y roscado
Orificios precisos para sujetadores, con insertos roscados instalados después del mecanizado para ciclos de montaje repetidos.
-
03
Turning
Aplicado cuando el soporte incorpora resaltes cilíndricos o rebordes.
-
04
Ranurado y fresado de contornos
Crea pestañas de montaje y características de espacio libre.
Tolerancias y requisitos de superficie
La producción estándar mantiene un control estricto sobre las características de montaje, con opciones más precisas disponibles para alineación óptica o neumática.
Orificios críticos
±0.05 mm
Longitud total
±0.1 mm
Superficies de referencia
±0.02 mm
Planitud / 100 mm
0.05 mm
Los acabados superficiales varían desde 1.6 µm Ra tal como se mecaniza hasta 0.8 µm Ra después de un lijado ligero o pulido al vapor en caras visibles.
Adaptación del proceso a la geometría de la pieza
La forma del soporte determina la configuración de máquina más eficiente. Seleccionar el proceso correcto minimiza las configuraciones y protege las características delgadas.
| Geometría del soporte | Proceso recomendado |
|---|---|
| Forma simple en L o U con orificios pasantes | Fresado vertical a partir de placa |
| Socavados o caras de montaje en ángulo | Posicionamiento de 5 ejes para reducir configuraciones |
| Diámetros torneados más características fresadas | Dos operaciones en un centro de torneado-fresado |
| Almas delgadas o nervaduras altas | Grados de mayor módulo para evitar distorsiones durante el mecanizado o en servicio |
Perfiles de proyectos típicos
-
Los compradores solicitan soportes de plástico cuando un diseño metálico existente necesita reducción de peso o aislamiento eléctrico.
-
Las tiradas de bajo volumen de 10 a 200 piezas a menudo siguen una etapa de prototipo donde la pieza se valida en la máquina antes de comprometerse con el utillaje.
-
Los soportes de repuesto para equipos antiguos a menudo requieren ingeniería inversa a partir de muestras.
-
Los OEM en manejo de semiconductores, líneas de empaque y automatización de laboratorios adquieren regularmente soportes con guías de cable integradas o cavidades para sensores que no se pueden moldear económicamente en sus volúmenes.
Inspección y documentación
Inspección del primer artículo
Cada lote recibe verificación mediante CMM o medidor de altura de las dimensiones críticas.
Documentos de cumplimiento
Certificados de material y declaraciones RoHS o REACH suministrados bajo pedido.
Embalaje de exportación
Los insertos de espuma o divisores personalizados evitan daños superficiales durante el tránsito.
Solicitar una cotización
Envíe su dibujo 2D o modelo 3D, preferencia de material, cantidad anual y cualquier requisito especial como color, marcas o estándares de limpieza. Nuestro equipo revisa los archivos y devuelve una cotización fija con plazo de entrega en un plazo de dos días laborables.
